给谐和回收“库尔斯克”号出水

martinchi

谐和曰；这个太旧了，没回收价值。。
老毛子：那这个呢？要不要尝尝这个的味道？

谐和曰：

[ 本帖最后由 martinchi 于 2008-5-6 20:12 编辑 ]

martinchi

注意看第一张潜艇舰桥周围，是导弹，看清楚了没？反航母的哦

coolbank

大家伙。。。。

kok

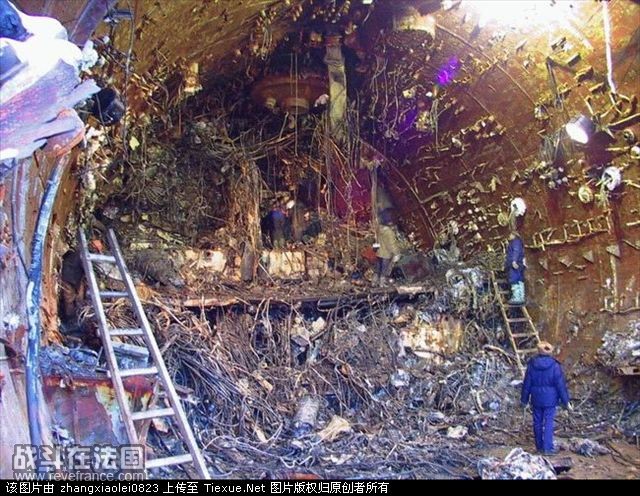

居然没有把 外壳炸开一个大洞
还是挺结实的嘞
(rf24rf)

red10

俄罗斯潜艇 牛呀

和谐

击沉的，孱弱的北极熊啊

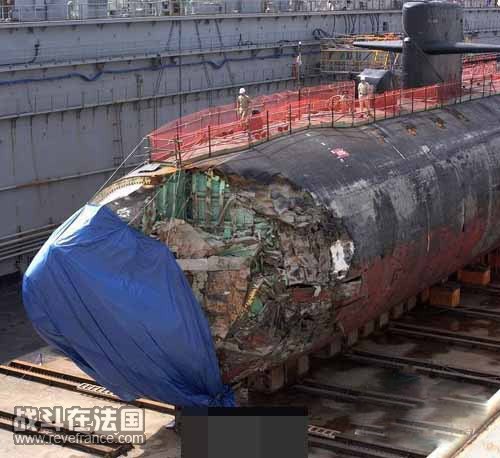

配一个美国的，算是扯平一下

[ 本帖最后由 和谐 于 2008-5-6 23:49 编辑 ]

martinchi

这个是688系列的，还不是688i

维多利亚

原帖由 martinchi 于 2008-5-6 20:13 发表
注意看第一张潜艇舰桥周围，是导弹，看清楚了没？反航母的哦

不只反行母把，战略的

coolbank

那个不是反航母的
是反人类的！

martinchi

(一)研制背景与计划
　　1．型号的产生
　　美国快速航母作战编队具有深入敌方领土，执行战略核攻击的能力。前苏联海军一向把攻击美国海军航母编队保卫本土不受严重威胁，作为主要战略使命之一。自60年代以来，前苏联先后建造了“回声”(Eeho)-Ⅱ级(29艘)、“查理”(Charlie)级(18艘)巡航导弹核潜艇。
　　为了替换这些核潜艇，遂于1969年提出了建造一级高性能巡航导弹核潜艇的计划，即“奥斯卡”(Oscar)级巡航导弹核潜艇。
　　
　　2．研制计划
　　(1)计划概况
　　“奥斯卡”级核潜艇是在前几级巡航导弹核潜艇基础上改进的。其主要发展目标是在靠近前苏联的海域攻击敌方航母作战编队，占据航母编队航线的前方阵地，在导弹的最大射程内用多枚导弹攻击航母编队。根据需要，击毁一艘大型舰艇需要2~7枚导弹，齐射数为4~15枚左右，因此研制了装备24枚导弹的潜艇，可进行二次攻击。
　　“奥斯卡”级核潜艇共分为两型，I型艇在1978~1983年内建造2艘；Ⅱ型艇从1983年开始建造，已建成11艘，在建1艘。
　　(2)研制时间表
　　提出“奥斯卡”级核潜艇战术技术任务书1969年
　　“奥斯卡”-I型艇首艇开始建造1978年
　　“奥斯卡”-I型艇首艇服役1980年11月
　　“奥斯卡”-Ⅱ型艇首艇服役1986年12月
　　“奥斯卡”-I型艇第2艘艇退役1997年
　　“奥斯卡”-Ⅱ型艇第12艘服役2001年
　　(3)研制单位
　　该级艇由俄罗斯红宝石设计局设计，北德文斯克造船厂(Severodvinsk)建造。
　　
　　3．使命任务
　　该级艇的主要任务是在靠近俄罗斯的海域攻击敌方航母作战编队，可用多枚导弹同时对目标发动攻击，也可与远程海上轰炸机和水面舰艇协同作战，对航母作战编队实施饱和攻击。初始目标数据由卫星或侦察机提供。
　　该级艇还可以利用远程巡航导弹攻击敌方国土。该级艇也可承担巡逻、侦察、搜集情报、布雷等多种作战任务。
　　
　　4.服役状况
　　该级艇自1978年开始建造，至今已建成“奥斯卡”-I型艇2艘，已于1997年退役；1986年12月-1997年5月建成并服役“奥斯卡”-Ⅱ型艇11艘，7艘在役，在建1艘。
　　
　　(二)总体性能与装备
　　1.基本性能
　　排水量，水面／水下(t)：13900／18300
　　主尺度，长×宽×吃水(m)：154×18.2×9
　　轴功率MW(hp)：73.5MW(100000hp)
　　航速，水面／水下(kn)：20／33
　　续航力(nmile)：300000
　　下潜深度(m)：500
　　艇员编制(名)：107
　　动力装置：2台VM5型压水堆，2台蒸汽轮机，双轴，2个7叶固定螺距螺旋桨。
　　导弹发射筒：24具。
　　导弹：SS-N-19巡航导弹。
　　鱼雷发射管：4具533mm。2具650mm。
　　鱼雷：53型、65型鱼雷。
　　反潜导弹：SS-N-15、SS-N-16反潜导弹。
　　水雷：32枚。
　　声呐：“鲨鱼鳃”型主／被动中低频搜索和攻击用艇壳声呐，“鲨鱼肋”型被动低频舷侧阵声呐，“鼠鸣”型主动高频攻击用艇壳声呐，“金字塔”型被动甚低频拖曳线列阵声呐。
　　导航：惯性导航，卫星导航，无线电六分仪。
　　雷达：“窥探对”型、“窥探片”型对海警戒雷达，I波段；“穿孔盘”型火控雷达；“场灯”、“方环”型侦察雷达。
　　通信：自动无线电通信系统，“活动弹簧”型卫星通信，低频、甚低频拖曳浮标天线，极低频浮力天线。
　　电子对抗：“圆边帽”型、“团砖”型、“棒砖”型电子对抗措施；“克里姆”-2型敌我识别器。
　　指挥和控制：作战控制情报系统。
　　
　　2．总体布置与结构
　　该级艇采用水滴形线型，双壳体结构。采用变直径的圆筒形耐压壳体，中部直径8.5m，两层壳体之间的间距约为4m，所以艇体很宽。艇体首尾非耐压壳体呈圆锥形，具有水滴形首部，尾部是十字形操纵面，指挥台围壳较长约32m。为了容易破冰浮出，指挥台围壳装设了加强板，围壳顶做成圆形加强盖。在围壳内设有漂浮救生舱。首水平舵靠近首部，可以收回艇体中。
　　I型艇内分9个舱室，采用小分舱结构(见图2.2-10)。Ⅱ型艇多设一个舱室，排水量增加了约1600t。
　　
　　3．动力装置
　　该级艇装备了2台VM5型紧凑布置压水堆装置。每台反应堆热功率200MW。两台反应堆沿艇中心线串联布置，可提供轴功率73.5MW (100000hp)，堆芯寿命12年以上，可使艇具有300000nmile续航力。该级艇采用两台蒸汽轮机，双轴，两个7叶固定螺距螺旋桨，艇的水下航速达33kn，电力推进航行速度5kn。
　　重要机械设备采用组合式结构，浮筏式整体减振机座，辐射噪声低。
　　
　　4．武器系统
　　该级艇装备24具SS-N-19导弹发射筒，布置在艇前中部耐压壳体与非耐压壳体之间。指挥台围壳每侧有6个矩形盖板，长约7m，宽约2m，内装2具导弹发射装置，与垂线成45度斜角布置。
　　SS-N-19反舰导弹(“花岗岩”型)是70年代初开始研制的中远程超音速(1.6Ma)掠海飞行的多用途导弹，是SS-N-12导弹的改进型。该型导弹可从水下发射，射程500km，战斗部为750kgHE炸药或500ktTNT当量核装药。
　　艇上装有4具533mm和2具650mm鱼雷发射管，可发射53型鱼雷，航速45kn，航程20km，潜深300m；65型鱼雷，航速60kn，航程 40km，潜深1000m；SS-N-15反潜导弹，射程50km，战斗部为200kt当量核深弹；SS-N-16反潜导弹，射程120km，战斗部为 40型主／被动声自导鱼雷。自卫武器装载量28枚。
　　
　　5．电子设备
　　该级艇的声呐系统有“鲨鱼鳃”型主／被动中、低频搜索和攻击用声呐，“鼠鸣”型主动高频攻击用声呐，“鲨鱼肋”型被动低频舷侧阵声呐，“金字塔”型被动甚低频拖曳线列阵声呐，用于被动搜索远程警戒。
　　导航系统有惯性导航、卫星导航、无线电六分仪等组成的综合导航系统。艇上装有“窥探对”型I波段对海警戒雷达，“场灯”、“方环”型侦察雷达，“穿孔盘”型火控雷达。
　　通信系统有“活动弹簧”型卫星通信设备，低频与甚低频拖曳浮标天线。极低频拖曳浮力天线，浮力电缆长630m，拖曳深度90m。
　　该级艇装备了作战控制情报系统和先进导弹射击指挥仪，具有多种目标攻击程序和抗干扰能力。电子对抗设备有“圆边帽”型、“团砖”型、“棒砖”型电子对抗措施，“克里姆”-2型敌我识别器。
