SU27战斗机发展简历与主要改型区别简述

和谐

SU27 原型机设计能力完全没有压制F15能力.受军方对提高SU27性能要求刺激,总设计师西蒙诺夫提出改变飞机横截面积,改变气动布局等一系列改进方案.并且在改进方案中巧妙的利用发动机短舱使其成为主支撑的侧面支撑点.为了能提高结构强度,降低重量.大量采用了钛合金设计.这一系列改变按照总设计师的说法是:除了轮胎,主起落架支肋和优秀的K36弹射座椅外,全部部件均要重新设计与制造.

这样一来导致了许多单位与权威人士反对.总设计师抱着必须设计出世界最优秀战斗机理想,找到了非官方战斗研究机构:西伯利亚研究院气动专家卡沙夫斯基诺夫帮忙,卡沙夫斯基诺夫更成为日后SU27气动外形并列创始人.
在总设计师坚持下,留里卡局也同意不采用MIG29的设计,SU27把AL31F改装在上方.这一来使飞机减少了重量,阻力减少,发动机舱更短.由日后的维修工作看,SU27并没有出现留里卡设计局预计可能出现的维修困难情况.

改进工作与原型机试飞工作是同时进行的.当T-10-1试飞成功时,全新改型机也开始组装.1981年进行了飞行试验,由于改动太大,原来准备批量生产的设备均无法用于现在的改型飞机,一直等到1982年初,在共青城才结束了结构加强型的SU27批量装配准备工作.而MIG29已经于1983年开始交付部队使用.各种压力下,SU27面临可能流产境地.

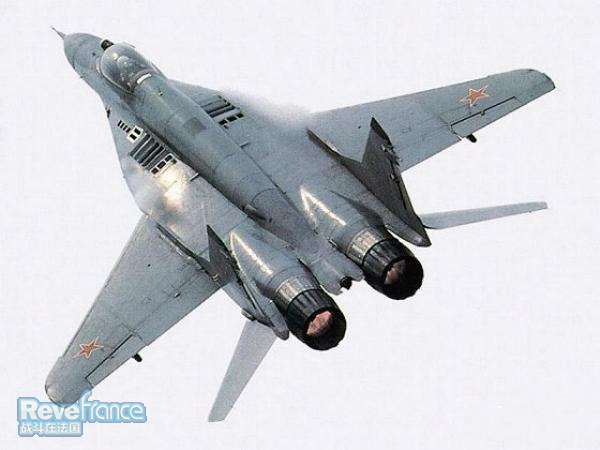

米格29

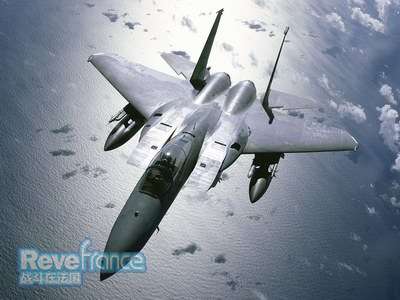

F15

总设计师仔细研究MIG29与F15后得出结论,MIG29并没有全面超过F15.所以认为SU27还是有希望的.军方内的狂热支持者也对SU27继续投产起了帮助.他们的目标非常简单明确:苏联必须拥有超过F15的第一流战斗机.

在苏联复合材料工艺缺乏情况下,SU27采用了大量钛合金结构解决飞机应力问题.为了能解决钛合金大型构件与薄壁构件焊接问题,专门设计了车间进行制造.全新原理下制造的雷达与电子设备也给工厂调试带来困难.为了解决生产问题,苏霍伊设计局全体技术人员与其他装备生产研制单位的专家均投入了解决批量生产技术问题的运动.后来这种对生产线装配技术提出合理化建议的做法成为了苏霍伊设计局传统.

1982年5月31日.第一架采用全新气动设计的17号原型机试飞.试飞后期发生事故,由于钛合金焊接问题,机翼散架.直到1987年完成严格测试的军用型SU27才交付军队使用.

与此同时,还没有等SU27完成测试,SU27双座教练机也于1984年完成设计与制造.1985年完成测试投入生产这就是SU27UB.在这些工作进行中的时候,SU27加装前三角翼的工作也在展开,航母用的SU27K系列也在积极进行当中.在日后这被证实是个非常有战略眼光的决定.

SU27性能数据

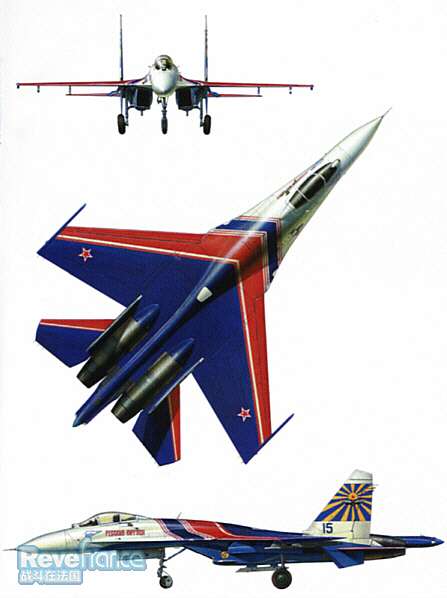

SU27的基础型号仍然是世界上综合作战效能最优秀的战斗机.它的主要数据如下:

长: 21.94M.
翼展: 14.7M
高: 5.932M.
空机重: 16吨
正常起飞重量: 22.5吨
最大起飞重量: 30 吨
最大载重量: 6吨
机内燃油储备: 9.4吨
转场航程: 4000KM.
作战半径: 1500KM.
实用升限: 1.8万米
爬升率: 305米/秒
最大瞬间盘旋角:25度/秒

SU27采用了翼身融合技术,采用边条翼,放宽静稳定度设计(是苏联第一种采用此设计方法的战斗机.MIG29不是这类设计).模拟式线传操纵.设计独特的进气道等等.

它的主要零件是钛合金,最特别的是它的机翼传载盒结构是由三条平行梁与多条纵加强肋组成.底部的蒙皮由钛合金制成.机身前,中段先与翼盒联接,再与后机身与发动机短舱对接.这一生产工艺对钛合金加工对接技术要求非常高.质量不过关就会造成机体散架.

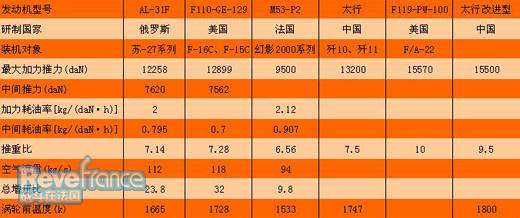

飞机的关键部位:AL31F发动机,是使得SU27拥有如此高机动性能的关键.AL31F最大静推力为74.5KN.最大推力为:122.5KN.推重比为8.17.换装AL31F的SU27要比安装AL21时候减轻2吨重量.


SU27机翼缘非常薄.全机采用了大量钛合金制造.


SU27K(SU33)结构图

[ 本帖最后由 和谐 于 2008-3-14 21:07 编辑 ]

和谐

AL31F 最独特的地方是采用了模块化设计.损坏部件只需要更换模块即可立即修复.85%的零件可以在野战机场进行拆除,甚至换压缩机叶片也变得非常简单. AL31F的大修时间是1000小时,寿命是3000小时.发动机寿命与机体基本一致.大家要注意的是苏联的大修时间是以战场情况下超负荷使用为标准.西方国家是以正常理想状况下使用为标准.这两者的大修时间概念不相同.



AL31F引进了电子控制技术.可以让发动机按本身实际状态下工作.电子控制设备与飞行控制设备有接口,发动机对极限操纵与发射导弹吸入气流引起的气流变化有极佳反应.

基础型号SU27是世界上第一架将多种传感数据合成系统实际应用的战斗机.NO-01雷达,IRSI光电系统,HMS头盔瞄准具结合起来大大提高了SU27的战斗性能.

由于这是一架全新理论下的战斗机,苏联设计师们也不明白SU27真正的性能.在早期试验中,旧有的理论表明SU27无法改出尾旋.在对放大实体模型投放研究中也证实了这一看法.直到在1988年,试飞员科特洛夫飞行试验中,SU27出现了典型失速和尾旋现象.可是最后飞机并没有进入尾旋状态,而是平稳的改出,飞机也没有出现失控现象.这让设计师们意识到SU27是可以自动改出尾旋的.不久在其他部队飞行中也出现了同样现象.经过气动专家研究后,发现 SU27非但可以改出尾旋,而且在临界情况下仍然有可靠的操纵性能.这点对于装备有大离轴发射导弹中的缠斗有划时代意义.意味在缠斗中,SU27可以更有效,更快的改变瞬间盘旋角抓住敌机.对超临界下机动试验发展成为'眼镜蛇'机动动作.而后更进一步发展成为'钟'机动动作.

[ 本帖最后由 和谐 于 2008-3-14 21:10 编辑 ]

和谐

SU27系列的发展

SU27发展到这里开始分化为5个主要变形.分别是SU27SMK,SU27UB,SU27IB,SU27M.SU27K.这些型号分别由苏霍伊集团下的3个主要生产厂制造.它们分别是:共青城厂,新西伯利亚厂,伊尔库茨克厂.

在讲述这些变形发展差别时先要介绍一下三翼面SU27计划.

早在SU27原型机还没有完成改造前,总设计师西蒙诺夫就提出采用三翼面技术改造SU27.当总设计师提出采用4余度数控线传,矢量发动机,电子扫描雷达, 主动雷达引导空空导弹等一系列改造方案时引来一系列严厉批评.在总设计师坚持下1983年,第24号原型机被制造成采用三翼面技术的飞机(1987年坠毁).

为了能保证1987前装备部队SU27基础型号,总设计师委托了尼基金负责24号原型机研制工作.在这史无前例的超难度研制中,为了在有限的空间布置自己产品,许多工程师与科学家甚至为了1立方厘米的空间而争吵.

其中机载设备里的新型ZHUK-27雷达也开始研究.虽然在1981年MIG31就装备了相控阵雷达,但是ZHUK27还是被确定为新一代机载雷达设备.更新型号的ZHUK-PH电子扫描雷达也取得进展.

1988年,也就是5年后.SU27M首飞.但是这时的飞机依然有许多问题尚待解决.与此同时,新型的矢量发动机也在积极进行当中.
AL31F的改进型号有许多,其中最主要的分别是:

AL31FP AL31F上加装轴对称转向喷口,用于SU27改造
AL35FM 最大推力为142.2KN 推重比8.7
AL37FU 在AL35FM上加装轴对称转向喷口
AL41F 推重比为10. 正在发展当中.

1989年,两架SU27S被改装成验证机.SU27UBL左侧换装2元喷嘴,SU27LMK-2405右侧发动机换装轴对称发动机.20多个月的测试后决定采用轴对称发动机.

在对AL41F发展中,考虑到隐形问题,2元喷嘴被重新提出.为了的俄罗斯先进发动机将装备两种喷嘴进行试验.

当MIG设计局全力投入下一代飞机研制工作而放慢MIG29改进工作时候,西蒙诺夫却否决了任何减慢三翼面研制计划的建议.坚持对SU27M系列的研制让苏霍伊集团渡过了1991年后的困难时期.

1991年后,为了能争取更多订单.苏霍伊集团发展出了许多型号飞机.其中SU27系列改型基本都利用了SU27M的技术成果.

[ 本帖最后由 和谐 于 2008-3-14 21:15 编辑 ]

和谐

共青城厂:

它是最大的SU系列生产基地.它可以制造80%以上的SU27系列飞机.装备苏联/俄罗斯的SU27S就出自这家生产基地.1991年后由于有俄罗斯军方与大量出口订单,它的业绩是最好的.更发展出多种SU27改型飞机.在SU27系列发展历史上共青城厂是最多改型生产者.其中最出名的系列包括: SU27SMK,SU27K,SU27M三大系列.

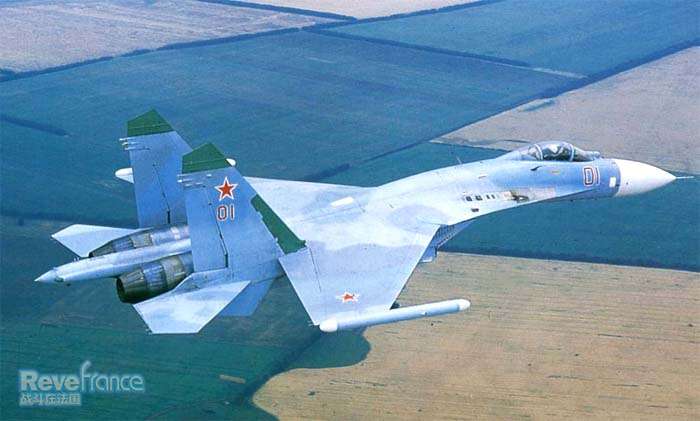

SU27SMK

SU27SMK机腹挂架

SU27SK 是SU27制空型号的延续.SU27虽然拥有许多一流技术与优秀的气动性能.但是它的弱点也相当明显,仍然采用落后仪表,线传还不是数字式.雷达与电子设备缺少综合分析能力.针对这些状况,苏霍伊集团发展了SU27SK多用途型战斗机,为了满足国际市场上对多用途的要求,出口型被改成SU27SMK多用途型战斗机.

由于是外销型号,具体装备电子设备每一批均有所不同.但是基本改进分别有采用了玻璃座舱,换装数字式线传系统(基础型号为模拟式),增加多用途能力.

与SU27SK相比较,SU27SMK换装ZHUK-M火控雷达与新型电子设备.可以在140KM外发现F16类目标,同时跟踪10个,攻击4个.可以配备中程发射后不管的R77对空导弹.ZHUK-M也拥有了对地搜索能力.最大外挂提高到8吨.加装了空中加油装置.

外观上,SU27SKM与以前型号并没有多少不同.主要是改进了内部电子设备.提高了多用途能力.

SU27K:

SU27K是航母舰载机设计代号.它是这么多种改型中最多灾多难的.早在1978年,还没有完成原型机制造的苏霍伊设计局就提出了采用弹射方起飞的SU27KI舰载机设计方案.但是由于弹射器研制出现问题而取消了这一计划.
1980年苏联开始银针计划,目的是解决常规固定翼飞机在航母起降问题.
1984年SU27K计划重新开始.25号原型机被改装为SU27K验证机.但是它在11月坠毁.
1986年苏霍伊设计局在军方支持下提供了加装全动式前翼的24号机(SU27M的前期研究型号飞机)与T10U2双座机.
1987年24号机坠毁.到12月,两架新的T10K-1,T10K-2分别到位.它们是第一批模块化制造批量型战斗机.2号机可以折叠机翼.
1988年T10K-1坠毁.直到1990年前,只有1架SU27K在进行试验.
1989年11月1日.T10K-2成功降落在库兹涅佐夫航母上.飞机正式被命名为SU-33.
1990年开始批量生产SU-33.到1994年为止,共生产了24架SU-33装备航母.
不计算1978年前就开始的预验工作,SU27K由设计到正式命名为SU33经历了整整十年.


早期SU27K,可以看出它没有前翼,光电探测头也是第一代,仍然被放在正中央.

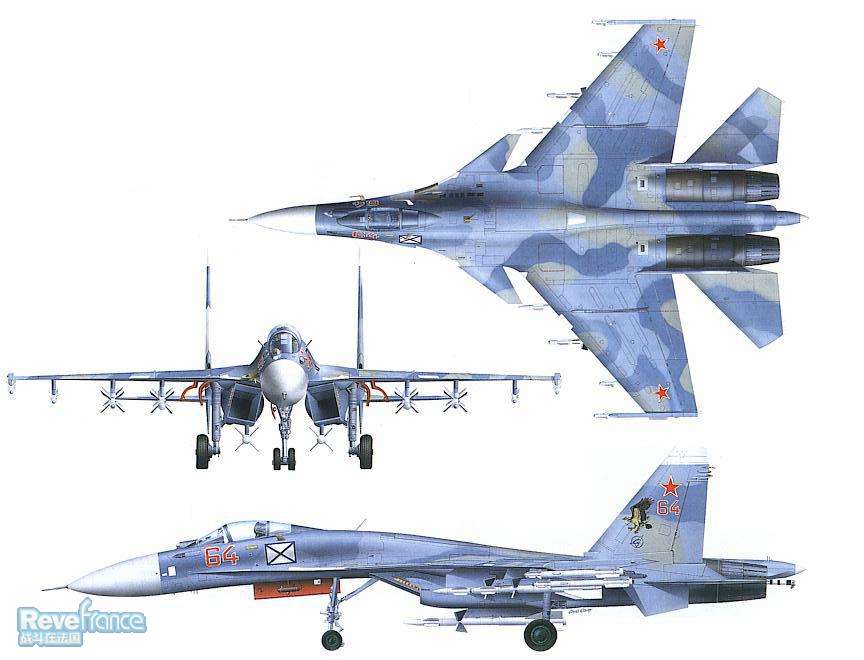

SU33三视图,它已经加装前翼,第二代光电探测头也移到右侧.

[ 本帖最后由 和谐 于 2008-3-14 20:38 编辑 ]

和谐

做为俄罗斯第一种传统起落舰载战斗机,SU33各方面均为现役舰载机中最优秀的.美国主力舰载机F14,FA18C/D在总体性能上与SU33完全不是同级别战斗.即使装备AIM120的FA18E/F,在机动性能与加速性能上也远远不是SU33对手.未来安装AL37FU后,这项差距更加明显.

外观上,SU33与其他SU27系列飞机的差别主要是它装备了前机翼,前起落架为加强的双轮结构.尾垂略高于陆基型SU27,尾梁较短,上面安装了尾钩.飞机机翼可以折叠.最后这两点也是判别SU33与SU35差别最明显地方.

生产型号SU33换装AL31K发动机,它比AL31F推力增加了15%.未来可以换装AL37FU.弹射座椅是K36K型号,安装角度向后倾斜30度.这可以让飞行员抗过载能力提高1G.SU33使用过载为9G.换装AL37FU可以到达10G.采用了装在扶手上的侧置操纵杆.用于空中加油装置.装备 ZHUK-27雷达.此雷达的改型分别装配了SU27SKM,SU30系列.未来更可以换装ZHUK-PH雷达.尾锥上装备有警告雷达.目标RCS3时, 监视距离为30-50KM,方位角仰俯角均为+-60度.

SU33装备了光电设备,HMS是第二代产品,这套光电设备可以在关闭雷达情况下控制最新的R73M空对空导弹,并且可以引导对地攻击.与SU27基础型号比较,SU33座舱较为现代化,阴极多功能显示器取代了原来的直视指示器.

由于装备了先进大功率发动机,SU33可以携带6吨挂载滑跳起飞.当然,如果能装备弹射器起飞的话,SU33的载重将可以达8吨以上.

但是它的未来却非常黯淡.由于俄罗斯只装备1艘航空母舰,作为专业舰载战斗机的前景并不乐观.2005年后,随着JSF服役,SU33技术上面临严重挑战. MIG设计局提出在2005年后装备类似JSF计划的LFI,被成为MIG37.但是在2005年前,SU33仍然是世界上最强大的舰载机.

[ 本帖最后由 和谐 于 2008-3-14 20:41 编辑 ]

和谐

正如前面所述.SU27M是在面对激烈反对与强大压力下研制的.幸好总设计师西蒙诺夫坚持对其研究工作,否则整个SU27系列改型绝对不会有如此多样变化.

首架SU27M于1988年首飞.再此之前已经生产了5架采用三翼面的试验机(24号用于SUK试验).与其他SU27系列的外形差别相当明显.加大了的光电探测头被放在右边,为了采用更大口径雷达,机头经过改动.可伸缩加油管装在左侧.尾垂高度略有增加,其结构盒中可以装多500L燃油.尾锥加大加装后视雷达,换装AL35F发动机,推力提高12%.而加装的前翼给SU27性能带来飞跃,在不改变其他结构强度前提下使稳定过载超过了10G.纵向不稳定度由 SU27的5%放宽到20%.
经过努力争取,1992年最困难时期的俄罗斯政府仍然提供了SU27M百分之40的研究费用.为了外销宣传,SU27M经过批准获准参加航展.对外命名为SU35.但是内部俄罗斯军方依然用SU27M代号称呼.


仔细对比SU35与后面的SU27外形可以发现SU35除了拥有三翼面外,光电设备也是第二代产品.

[ 本帖最后由 和谐 于 2008-3-14 20:46 编辑 ]

和谐

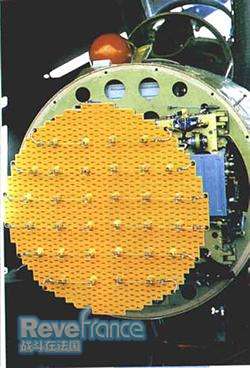

装备SU27M/35/37系列的相控阵雷达.注意光电探测器是装在右侧的第二代

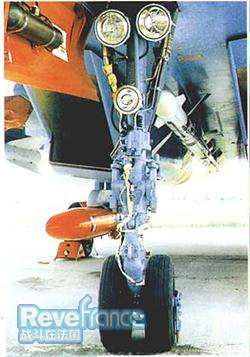

采用前双轮的SU27系列改型只有SU33.SU34/32.SU35/37系列采用

和谐

在实际运用中,SU35的机动性能更高.它可以在任何位置完成眼镜蛇机动动作.在完成钩拳,钟,眼镜蛇动作同时还可以发射导弹.它的雷达不是 ZHUK系列.而是装备了NO-11M新型火控雷达.可以发现400KM以内的RCS3目标与200KM内的地面目标.可以同时跟踪15个空中目标,并且攻击其中6个.装备的光电设备与SU33一样是第二代光电系统.可以在关闭雷达下对空对地攻击.机载计算机综合能力大幅提升.自动化程度是各种改型中最高的.外挂8吨弹药,可以挂14枚导弹.是世界上挂导弹数量最多的战斗机.
1996年前展示的SU35均没有装备矢量推力发动机.

直到1996.7.31日经过改装的701号飞机正式展示其矢量推进技术.为此701号机被赋予新编号711.型号定为SU37.到目前为止,公开的资料表明只有这一架SU37.

1996 年9月.在英国举行的航展上.为了压制舆论界对SU37兴趣,英国人甚至极力阻止SU37表演.为此总设计师大为愤怒.在威胁推出航展并发表公开谴责声明下迫使大会最后同意SU37表演.随后的表演中引起的轰动效应不必细述.观看过表演的西方飞行员公开表示,如果EF2000,F/A-18E/F.在超视距下攻击SU37不成功,那么在进入10KM距离内,双方技巧与武器性能又相当情况下,SU37是致命威胁.

如果单纯看待眼镜蛇与钟机动动作,只会得出好看不好用的结论.实际上此类动作是对超临界状态下操纵控制的具体表演化动作.实际运用中,任何战斗机飞行员均明白这种瞬间改变指向角度的作用是划时代的.特别是装备有大离轴发射角导弹与HMS的SU27更是缠斗中的佼佼者.在不采用HMS的传统格斗中(离轴角攻击现在尚无有效统计方法),只有F15E与SU27UB进行过公开比试,结果是F15E大败.而在这次英国航展中,面对众多飞机厂家对超机动表演的贬低言论,总设计师西蒙诺夫提出在SU37与EF2000甚至任何一种战斗机间进行一次现场比试.为了观众安全甚至可以在大洋上进行.可是直到现在也没有任何一家战斗机厂商胆敢站出来接收这挑战.

苏霍伊集团甚至公开宣布,由于SU37的出现,EF2000与阵风这类战斗机还没有服役前就已经是落后的东西了.

不能不提的是AL37FU发动机.它是让SU37拥有超凡能力的功臣.

AL37FU 在AL31F基础上发展出来.它比AL31F增加了15%推力.加装轴对称矢量喷口.前线维修性能与AL31F一样简便.推重比增加到8.7,矢量喷口转角为+-15度.速度为30度/秒.更大转角的发动机已经研制出来.只是由于SU37结构限制所以没有装备.由于采用计算机控制,加装AL37FU发动机的SU37并没有设立复杂矢量推进控制器.经过改进后的控制系统将可以使前线飞行员更容易掌握这项技术.新型的AL41F会被用于下一代高机动战斗机中.
SU37 量产型号将换装更先进的机载电子设备.包括新型相控阵雷达.它的对地监视与对空警戒模式可以同时进行,针对巡航导弹与隐形飞机威胁,这种雷达将结合探测低反射信号目标功能与光电监视瞄准能力.可以追踪20批空中目标,同时攻击8个目标.SU37雷达没有360度监视能力.它依靠装备后视警告雷达来解决这类问题.SU37的座舱是真正的玻璃座舱.4个彩色液晶显示器提供了全部信息.光电探测器也拥有了100KM探测距离.方位角为+-60度,仰角+60度- 15度.其中包括红外探测仪器,激光测距,电视引导装置.最新的R73拥有180度离轴攻击角这更让SU37近距离缠斗能力大幅度提升.火网电子干扰设备可以主动干扰敌方雷达与导弹

和谐

于载重量与挂载大幅度提升,采用多用途挂架甚至可以用于14个外挂点.SU37的作战效能大幅度提高.根据苏霍伊性能对比试验,SU37对空作战效能比SU27S提高10倍,对地攻击能力是SU27S的39倍.如果装备KS172对空导弹,战斗距离甚至可以扩展到400KM.采用现在正在试验中的低探测技术改造后,SU37的RCS可以降低到0.5.

采用低-低-低方式作战半径为1400KM.高-高-高方式可以达3300KM.空中加油1次甚至提高到6500KM.换装AL41F后,SU37拥有M1.4的巡航能力.

面对美国的F22与JSF挑战,可以肯定SU37不是最后选择.所以苏霍伊集团也没有对其进行大规模改造计划.而由于面临实际威胁原因,俄罗斯军方也决定把有限资金投入对地远程攻击机上而不是发展SU37这类高性能战斗机.由此可以肯定,SU37将是SU27系列空战优势机改型的最后一种.如果没有定单,那么SU37也不会再继续发展生产更多的原型机.

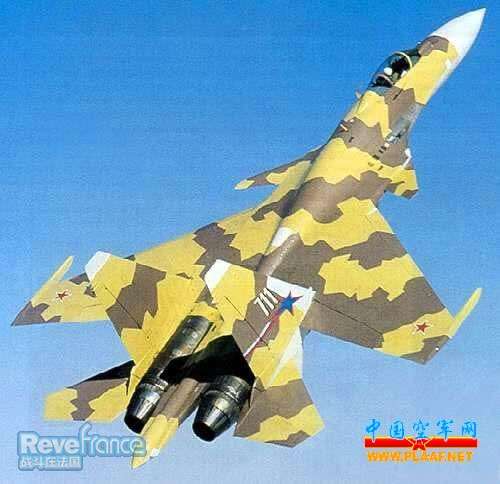

苏37

[ 本帖最后由 和谐 于 2008-3-14 21:20 编辑 ]

和谐

新西伯利亚厂:

它是SU24前线轰炸机主要生产基地.拥有丰富的并列双座机生产经验.这也使得SU27IB型号生产非他莫属.

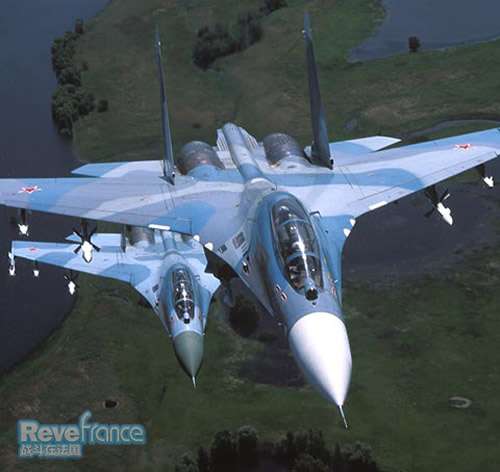

SU27IB

早在70年代末期,苏联就提出在1988年要装备航母.而上舰教练机就成为研制关键.SU27UB串列双座在1984年制造出来,与SU27基础型号比较 SU27UB的设备一样,但是加装了后驾驶舱.这只是为了针对作战训练任务,后坐驾驶的视野极差.在模拟器上的试验证明,后座教练不时候指挥航母上起降训练.为此总设计师西蒙诺夫根据卡沙夫斯基诺夫建议决定发展并列双座教练机.这就是SU27IB.

SU27IB一开始就采用了三翼面设计.进气道也改成了不可调进气道.首架SU27IB与1989年完成组装.但是这时苏联已经开始走入下坡路.海军认为无需专门生产教练机,可以采用SU25完成.


苏霍伊集团不想就这么放弃SU27IB,决定靠自己力量完成设计.1990年4月,SU27IB首飞.同年8月俄罗斯公布了SU27IB在航母甲板上降落的照片.西方情报部门根据相片判断这只是一架训练SU27飞行员研制的飞机并没有给予太多重视.并为它起了个形象名字:鸭嘴兽.

和谐

(rf1rf) (rf1rf)

[ 本帖最后由 和谐 于 2008-3-14 21:22 编辑 ]

和谐

992年2月在明斯克附近进行了一次航空展.其实这也是为了争取有限经费的竞争展览.俄罗斯政府为了能继续平衡空军与北约的差距,咬牙提供了 SU27M,SU27K,MIG31M三种战机各10架原型机研究经费.国防部与航空工业部强烈要求下,还分别为MFI与SU27IB提供了2架原型机研究经费.但是当时MFI,SU27IB被列为最高机密.没有过多报道.而雅克141,701截击机等一系列飞机发展计划被放弃.

俄罗斯之所以在如此紧迫情况下依然投入一种大型攻击机研究的原因就是1991年的海湾战争.俄罗斯由那场战争中看到制空力量不比美国差,但是远程重型对地攻击力量却与西方相差太远.

1994 年,SU27IB的空军型号SU34生产出来.SU34与SU27IB差别相当大.最明显地方就是SU34装有自行式起落架.主起落轮串列布置.最大起飞重量超过40吨.尾锥被延长加粗.内部装有大功率雷达.驾驶舱也向前延长以便加装地形跟踪雷达.第二架原型机被命名为SU32FN,据说这是因为 SU32FN主要专对海上作战而设计,与SU34不同.

和谐

在SU34/32FN当中,SU34的公开资料非常少.反而SU32FN的公开活动较多.机载设备介绍也较多.两者由外部特征上看基本没有差别.西方认为SU34的设备其实要比SU32FN更先进.其发展计划也更机密.

SU34/32FN 的外形非常独特,很容易分别.早在SU27IB系列超远程航行试验中就发现这种结构飞机拥有非常大的航程.在加油机配合下,SU27IB创造了15.4小时记录.只是由于驾驶员体力不支才结束试验.SU34为了解决这个问题在加大的驾驶舱后设计了微型厕所,食品烤箱.甚至可以提供一个人躺下休息地方.这也是首次在战斗机上安装这里保障设备.

虽然SU34最大起飞重量达44.5吨.但是它依然继承了SU27系列能在最小支援的前线机场起飞能力.吸取过去经验教训,SU34/32FN在驾驶舱与主要部位装备了17毫米钛合金装甲.发动机与油箱装备了AB21复合装甲.
AB21 是AB12装甲的第3代产品.而装备AB12装甲的SU25在阿富汉战斗中仅损失23架.只占损失飞机数量的2.5%.大多数情况下,SU25K遭到炮火甚至毒刺直接命中下仍能返回基地.在1987年,阿富汉政府的SU25K遭到巴基斯坦F16A发射的AIM9L攻击后依然安全返回基地.
而AB21的防护力是AB12三倍以上.可见SU34/32FN的战场生存系数.SU34的装甲重量为1.5吨.它的生存系数要比SU24高10倍.在苏霍伊集团中,SU34/32FN计划优先程度仅排在S37先进战斗机计划后.

SU32FN:

SU32FN是世界上第一种超音速反潜战斗机.可把它看做是SU34外销改型.它主要装备了反潜反舰设备.适用范围较窄.但是由它身上可以粗略看出SU34的先进程度.

SU32FN最大起飞重量为:44.36吨.正常起飞重量:42吨.最大载弹量:12吨.最大飞行速度:M2.不带副油箱最大航程:4000KM.一次加油达:7000KM.

SU32FN未来将采用AL37FU发动机.最大起飞重量下推重比为:0.65.正常起飞状况下为:0.69.作战推重比为:0.79
它共有12个外挂点.武器系统可以装备所有俄罗斯的空空导弹与对地(面)武器.还可以挂鱼雷,深水炸弹,反潜导弹,声纳浮标等反潜用具.加装电子吊舱可以大大整加'火网'系统电子战能力.装备有30毫米机炮.
SU32FN 外形与SU34基本一致.但是内部电子设备上,海蛇综合系统取代了SU34电子作战系统.海蛇系统对海面目标探测距离超过300KM.拥有72个投放式声纳探测器.包括主动,被动探测器,爆炸波发生器等.主要作战功能由雷达,声纳,前视红外线,激光测距仪器,地磁探测仪组成.

粗大的尾锥不是SU34装备的后视雷达而装备了地磁探测仪.SU32FN的声纳设备性能,雷达性能均超过美军现役声纳探测设备与对海雷达探测设备.内部电子设备均采用模块化与多余度设计.战斗与意外事故导致部分资料模块损坏情况下也不影响战斗性能.
虽然现在苏霍伊集团提供SU32FN出口设计.但是到目前为止只有俄罗斯海军航空兵准备装备.未来,SU34将装备俄罗斯空军150-250架.

和谐

全世界拥有苏式战机的国家
