潜艇发展史(二） :
　　☆ 动力革命
潜艇发展早期一直是由人力推进的，这就极大地限制了潜艇的发展，随着蒸汽动力的出现，机械动力潜艇的设想开始变得现实起来。
1863年，法国建成了一艘名为“潜水员”的潜艇，第一次使用一部功率为80马力的压缩空气发动机作动力。它长42.67米，排水量420吨，外形模仿海豚，速度2.4节，潜深12米，能在水下航行3小时，是20世纪以前建造的最大一艘潜艇。它的动力装置有了质的飞跃，但由于潜艇在水下时蒸汽机需要的空气无法保障，并且稳定性很差，最终以失败告终。

蒸汽机作为潜艇动力失败后，人们又把目光盯上了刚刚出现的电推进装置。1866年，英国建造了“鹦鹉螺”号潜艇，使用蓄电池作动力，航速6节，续航力80 海里。1893，法国海军“古斯塔夫·齐德”号潜艇下水，它长45.8米，排水量266吨，采用电动机带动螺旋桨推动潜艇前进，这是当时各国潜艇中最先进的一艘。
虽然以电动装置方式推进是潜艇动力的革命性进展，但在当时，电动潜艇存在着无法在海中充电的缺陷，并且潜艇的稳定性普遍不好，所以潜艇仍然处于研究阶段，无法投入实用。



☆ 闪亮登场
经过许多先行者的艰辛探索，随着工业革命带来的科学技术的迅猛发展，现代潜艇终于在19世纪末登上了历史舞台，它的创造者就是被后人尊称为“现代潜艇之父”的爱尔兰人约翰·霍兰。
在历史上著名的“霍兰”号潜艇之前，霍兰还建造过5艘潜艇，其中较为重要的是第二艘“霍兰－2”号。它全长10米，装一台功率15马力的内燃机，排水量 19吨，其成功之处在于首次安装了使潜艇能在前进中下潜而保持纵向稳定的升降舵。当它下潜时，不是靠增加重量，而是用水平舵下潜和保持深度；当潜艇上浮时，又可提供少量贮备浮力上浮，这在当时是一个重要进展。1893年，在美国海军的资助下，霍兰建成了“潜水者”号潜艇，它使用了所谓的“双推进装置”，也就是在水面航行时使用蒸汽推进装置，在水下航行时使用电动推进装置。
1897年5月17日，在现代潜艇发展史上著名的“霍兰”号潜艇建造成功了。它长约15米，装有45马力的汽油发动机和以蓄电池为动力的电动机。该艇采用双推进方式，在水面航行时用汽油机，时速7海里，续航力达到了1000海里；在水下潜航时用电动机，时速5海里，续航力50海里。“霍兰”号上共有5名艇员，装有一具艇艏鱼雷发射管和可以水下发射的3枚鱼雷，另有2门火炮，1门向前，1门向后，靠操纵潜艇自身去对准目标。该艇水上航行平稳，下潜迅速，机动灵活，综合性能良好，在潜艇发展史上获得了前所未有的成功，被公认为“现代潜艇的鼻祖”。

☆　双壳潜艇　 　　与霍兰同时代的另一位卓越的潜艇制造者是美国的西蒙·莱克，他在潜艇发展史上的功绩是造出了第一艘双层壳体的潜艇。
1894年，莱克制成了一艘名为“小亚古尔爸爸”的潜艇，它的样子象一个特大的木柜子，长4.2米，高1.5米，艇体以松木板内衬帆布制成，底部安装有三个木制轮子（前一后二），能在海底滚动。这艘潜艇在外形上就根本不能说是一艘“潜艇”，它的上浮和下沉也很原始，是靠抛投艇内压载物而实现的

为了解决“小亚古尔爸爸”号上浮时艇体不稳的问题，莱克对该艇进行了改进，并在1897年完工。改装后的潜艇被称为“亚古尔”号，使用一部30马力的汽油机和一部电动机作动力，潜艇上有一个可以伸出水面的吸气和排烟管为汽油机服务。艇上安装了压载水箱来代替压载物。为了改善潜艇适航性，莱克在吸气管和排气管外面包上了一层外壳，使它的外形看起来象现代潜艇上层建筑（即指挥台）的第二层艇壳。这样，“亚古尔”号的下潜和上浮都比较稳定，而且能在一个适当的深度上将内燃机水下工作时所用的通气管伸出水面，增加潜艇水下工作的时间。此外，他还在潜艇上安装了四个翼形升降舵，两前两后，以使潜艇在慢速航行时也能保持一定深度，而无需改变艇上的压载。
“亚古尔”号完工后，莱克曾想把它用于军事目的，例如运送潜水员、切割敌人海底电缆、消灭敌人水雷等。1898年，“亚古尔”号依靠自身动力，从诺福克航行到纽约，成为历史上第一艘在公海远航的潜艇。



☆　风起云涌
在19世纪最后10年，潜艇已经成为一种实用有效的海战兵器，但各国海军对它仍存有偏见，认为它是属于弱小国家的偷袭武器，对海军强国并不适用。直到 1898年，法国“古斯塔夫·齐德”号潜艇用鱼雷击沉了英国战列舰“马琴他”号，显示了潜艇在海战中的巨大威力，如梦初醒的各国海军才开始着手发展潜艇。
由于美国海军的短视，它先后拒绝了霍兰和莱克的性能优良的潜艇，致使法国在潜艇发展中处于领先地位。1888年，法国建成了排水量30吨，但未装备武器的 “电鳗”号潜艇。截至1904年，它建造了多种型号的潜艇42艘，排水量大至300吨，小至30吨；到1906年，包括设计中的在内，法国潜艇有18个型号，90艘之多。
英国发展潜艇在法国之后。1900年，英国海军从美国订购了5艘“霍兰”型潜艇，自己也着手自行开发。截至1905年，包括建造中的在内，英国拥有40艘左右的潜艇。1906年，英国开始研制D级潜艇，该级潜艇排水量500吨，双层壳体，适航性好，并且安装有试验用柴油机。1912年，更新型的E级潜艇服役，到1914年，共有11艘该级潜艇服役。E级潜艇水面排水量约700吨，并装有4具450mm鱼雷发射管（首尾各两具），水面航速16节，水下航速 10节，续航力为3000海里，这在当时称得上是相当优异的性能指标了。
俄国人也是在法国人之后发展潜艇的，它在1901年建造了一艘水面排水量60吨，装有2枚鱼雷的潜艇。1903年，俄国“海豚”型潜艇下水，此后又建造了 6艘该级改进型。在日俄战争中，俄国还从美国购买了“霍兰”级和“莱克”级潜艇各6艘，从德国购买了“日尔曼”型潜艇1艘。
德国虽然在两次世界大战中以潜艇战闻名于世，但它的潜艇发展起步很晚，直到1904年，一直反对建造潜艇的海军大臣梯比茨转变了对潜艇的态度，德国才在 1908年7月建成了“日尔曼”级改进型潜艇，也就是后来举世闻名的U型艇。1913年，德国有了专用于潜艇的柴油机，并且建成了性能优秀的柴油机－电动机潜艇。直到今日，绝大多数常规动力潜艇还沿用着这种动力形式。
美国早期潜艇可谓是“墙里开花墙外香”，美国人建造了“霍兰”和“莱克”这样的优秀潜艇，但美国海军却迟迟不予采用。直到俄英等国都装备潜艇之后，美国才在1900年订购了第一艘“霍兰”潜艇，几年后又相继订购了6艘“霍兰A”和3艘“霍兰B”潜艇，从此走上了潜艇发展的康庄大道。
日本潜艇发展也较晚，但它善于吸取他人的经验，因而其潜艇发展较快。1904年，日本向美国购买了5艘“霍兰”潜艇的专利，第二年这5艘潜艇在横滨完工。这时，失意中的霍兰本人又将他的设计图送给了日本人，神户船厂据此造出了2艘潜艇。其后，日本又从英、法、意等国购买了潜艇。1910年，川崎船厂着手设计日本自己的潜艇。1917年，日本自行设计的“海中”型潜艇在吴港船厂开工，并于1919年建成。1924年，川崎船厂又建成了“特中”型潜艇，一时间，飞速发展的日本潜艇引起各国海军的关注。

[ 本帖最后由 martinchi 于 2008-6-1 13:29 编辑 ]

martinchi

潜艇发展史(三）
经过长期发展，潜艇在海战中的作用终于被国际海军界所承认，到1914年夏天，各海军强国基本上都建立了自己的潜艇部队。其后不久，这些强国纷纷卷入了第一次世界大战，潜艇也有了一显身手的好机会。
当然，一战时各国海军的主力还是水面舰艇，尤其是当时叱咤风云的战列舰，潜艇还只能是辅助性的兵力。战前，各国潜艇数量也不是很多，德国有28艘，法国有38艘，俄国有23艘，美国50艘左右，英国最多，为76艘。其中，以德国潜艇性能最为优秀，尤其是U23－－U41艇，它们的最大下潜深度为48米，水下航速将近10节，巡航速度4节，蓄电池可供潜艇在水下航行1小时左右，蓄电池能量耗尽后需浮出水面用柴油机充电。

1·震惊世界

在第一次世界大战中，德国海军是最为重视潜艇的运用，并第一个发动潜艇作战的国家。在战争期间，德国共拥有350艘潜艇，在潜艇的主要作战武器－－鱼雷的发展上也有了显著提高。名垂潜艇史册的“一艇沉三舰”就是德国潜艇部队的经典之战。
1914年9月23日，德国海军 U9号潜艇在比利时奥斯坦德港和英国马加特之间的伏击阵位上游弋待机，清晨时分，U9艇发现了三艘英国皇家海军巡洋舰，即“阿布基尔”号、“霍格”号和 “克雷西”号，排水量均为12000吨。韦迪根艇长指挥U9艇悄悄向“阿布基尔”号靠拢，在听到“鱼雷准备完毕”的报告后，他下达了发射命令。鱼雷带着嘶嘶的响声从发射管中冲了出去。6时30分，随着一声巨响，“阿布基尔”号被击中。

为了清查战果，韦迪根艇长升起潜望镜，令他难以相信的是，“霍格”号巡洋舰不但没有进行任何规避或反潜行动，反而呆在危险区域内抢救“阿布基尔”的落水船员。原来，英国人根本没有意识到是德国潜艇攻击了他们，还以为是撞上了水雷。

韦迪根艇长当然不肯放过这个绝好机会。U9艇再次进入了攻击阵位。这时，U9艇艇艏突然下倾，但训练有素的艇员们没有慌乱，在轮机长的命令下，除鱼雷发射舱和指挥舱人员外，所有艇员都跑到艇尾以保持艇身平衡。6时55分，两枚鱼雷又从第一、第二发射管中呼啸而出，半分钟后，两声巨响传来，“霍格”号也被命中，并迅速开始下沉。U9艇也开始下潜规避，准备逃离这块是非之地。

两艘军舰被击沉使幸存的“克雷西”号舰长约翰逊海军上校意识到是遭到了潜艇的攻击，但看到在水中挣扎的同伴，这位上校没有下达攻潜的命令，而是下达了救援的命令，这个错误的决定又将“克雷西”号送入了绝境。

韦迪根并没有跑远，当他观察到英国人的举动后，无论如何不想放弃这块已经到嘴的“肥肉”。不过，这次攻击就没有前两次那么轻松了。当“克雷西”号发现U9 艇之后，203mm的主炮毫不客气地向它怒吼起来。但是，这些炮弹想击中当时还很小巧的潜艇并不容易。U9艇在冲天的弹雨中向“克雷西”号发射出两枚艇艉鱼雷，鱼雷准确命中了“克雷西”号。但这一次英舰并没有受到重创。于是，韦迪根下令艇艉鱼雷管重新装雷，并指挥潜艇进入新的发射阵位；很快，U9艇上的最后一枚鱼雷射了出去。7时30分，“克雷西”号在一声巨响中遭到了灭顶之灾。
仅仅一个小时之后，这条爆炸性新闻迅速传遍了世界，国际海军界为之震惊：一条“铁皮壳”似的潜艇，只用了一个小时，就将三艘万吨级的巡洋舰击沉，造成 1459名官兵阵亡；在此之前这是人们连想都不敢想的事。可以说，这场潜艇早期发展史上的著名战斗在一定程度上促进了传统海战思想的转变，引发了人们对潜艇作战能力和作战使用的再认识。

整个第一次世界大战期间。各国潜艇共击沉商船5000余艘，1400万吨；最重视潜艇作战的德国占有其中的1300万吨，战果堪称惊人。1917年2月 11日，德国宣布进行无限制潜艇战，共有111艘德国潜艇投入了战斗，给协约国方面，尤其是英国造成很大损失，并且牵制了协约国方面的大量人力物力，初次显示了潜艇在现代海战中的重要作用和对整个战争的重要影响。


2·魔道之争
面对新生的海战力量－－潜艇的重大威胁，各参战国开始开动脑筋，想尽各种办法来对付这个活跃的海底杀手。

Q船是英国海军的伪装猎潜舰。从外表看，它与一般商船没有区别，但船上却装有大口径火炮和反潜炸弹，有的还装有鱼雷。它的船员都是志愿人员，来自皇家海军后备部队或商船队。在一战期间，皇家海军共装备了180多艘各式各样的Q船。据统计，从1915年7月到1918年11月，这些Q船共击沉了11艘德国潜艇，击伤了至少60艘。

德国和英国是航空反潜的先驱者。1914年圣诞节当天，德国“齐柏林”L－5飞艇在德国诺德尼岛附近对英国E－11潜艇进行了攻击，但没有对它造成什么损害。1915年5月15日，德国L－9飞艇在3个小时之内对3艘英国潜艇进行了连续不断的攻击，使其中一艘受到了轻微损伤。
英国也认识到航空反潜的有效作用。即使不能将潜艇击沉，但它可以迫使其下潜，这也可以大大减少潜艇的威胁。1915年3月，英国制造了第一艘专用反潜飞艇－－SS“布普林”飞艇。到这年年底，共有29个SS“布普林”飞艇服役，有效制止了德国潜艇在英国周边海域的行动。

1915年以后，随着航空技术的发展，一些国家开始尝试飞机反潜。世界上首例由飞机击沉潜艇的战例是由奥地利海军航空兵完成的。1916年8月16日，奥地利飞机攻击了正停泊在威尼斯港的英国B－10潜艇，并将其击沉。9月15日，奥地利“内洛尔”水上飞机又对在亚得里亚海水下10米处航行的法国“富科尔”号潜艇发动攻击，四枚炸弹在水中爆炸后，“富科尔”号被迫浮出水面，艇员弃艇逃生。　　英国使用飞机反潜的著名计划是“稻草人”，这支部队编为34个飞行小队，约200架拼凑起来的飞机。它的主要目的不是击沉潜艇，而是在海岸附近作不间断的飞行，从而迫使敌方潜艇下潜，无法有效发挥作用。从实战看，“稻草人”计划还是取得了一定成果。另外，英国在战争结束前还装备了世界上第一种岸基大型反潜飞机“大袋鼠”，它可载420千克炸弹，其航速、航程都优于以前的反潜飞机和飞艇。

[ 本帖最后由 martinchi 于 2008-6-1 13:31 编辑 ]

martinchi

潜艇发展史(四）

第一次世界大战中，潜艇作为新生力量发挥了重要作用。战后，世界各国更加重视潜艇的发展。到第二次世界大战爆发时，各国共拥有九百余艘潜艇，其中美国111艘，苏联218艘，英国 212艘，法国77艘，意大利115艘，日本62艘，德国57艘。这些潜艇无论在吨位、航速、航程、潜深上，还是在武器装备、水声设备、电子设备以及动力装置上都有了长足的进步。在整个二战期间，各国共建造了1600多艘潜艇。这些潜艇取得了击沉各种运输船5000余艘、2000余万吨、击沉击伤各型军舰 381艘的辉煌战果。
德国虽然是一战的战败国，但它的潜艇作战成就远远超过其它国家，对潜艇的威力认识最深，对潜艇的作战理论也研究最透，所以在二战的大西洋战场上，德国潜艇占据了主导地位，其凶恶的U艇和著名的“狼群”都在潜艇历史上留下了浓墨重彩的一笔。

☆　U艇现身

一战结束后签订的《凡尔赛和约》规定德国不得建造潜艇，不得发动无限制潜艇战。但德国一方面在国内秘密研究潜艇，一方面又先后向国外订购了8艘潜艇。 1935年3月16日，德国公然撕毁了《凡尔赛和约》；仅仅三个月之后，德国战后制造的第一艘潜艇－－U1号艇便于6月15日下水。到这年9月，德国共建造了9艘潜艇，并成立了一支潜艇部队－－“威迪根”潜艇队，其指挥官便是大名鼎鼎的邓尼茨。到1935年底，德国潜艇部队已经拥有了24艘潜艇，其中10 艘是UⅡ型。
U艇为耐压艇壳构造，艇身为细长的钢铁制造的圆筒，设有防水设施。耐压艇壳外侧设有巴拉斯特槽，下方有海水活门。将空气充到槽中，潜艇的浮力加大，潜艇就会上浮。如果打开海水活门及空气活门，海水就会进入槽中，空气被挤出，潜艇就可下潜。设在艇体外侧的燃料库构造巧妙，既不会因为燃料被消耗而出现空隙产生不必要的浮力，也不会在潜航时因压力过大而塌毁。

U艇采用两种推进装置。两台狄塞尔柴油机在水上高速航行时使用，水下则使用由二次电池带动的电动机。二次电池重达数吨，充电时间为3小时，它可以使潜艇在水中达到8节的航速。如果采用巡航速度，U艇可连续潜航24小时，航程100千米。
该型艇共有5具鱼雷发射管，艇艏4具，艇艉1具，可载鱼雷12－14枚。其水下操纵性能良好，潜航速度为每小时16节，可在20秒内迅速潜入水中，它的续航力为11500千米，改进后可达到16100千米。

著名的U7型系列潜艇


☆　“狼群”逞威

“狼群”战术的创始人是德国海军元帅邓尼茨。邓尼茨在一战时就是潜艇指挥官，他经反复研究后得出结论，护航舰艇仅能对付单艇攻击，而无法对付协同一致的潜艇群发起的攻击。

在进一步的探索中，邓尼茨认为最好的作战方法就是将潜艇部队组成一个宽阔的凹面，让敌方的船队进入。最先发现敌船的潜艇一边与敌保持接触一边后撤，并把敌船的位置通知指挥部，指挥部将命令阵内各艇从敌方船队的翼侧和后面象收口袋一样向敌船靠近，待夜幕降临之时，集中起来的潜艇会象“狼群”一样向目标发起攻击，使敌护航兵力顾此失彼，从而给运输船队以毁灭性打击，这就是著名的“狼群”战术。

艇员合影


二战爆发前，德国已经将 17艘潜艇布署在大西洋上。开战之后，这些潜艇立即投入了战斗，先后击沉了英国海军的“勇敢”号航空母舰和“皇家橡树”号战列舰。随着战事的发展，德国潜艇全面投入战斗。截止到1939年底，在短短数月之中，德国潜艇已经击沉盟国和中立国船只114艘，总吨位达42万吨。到1940年11月之后，德国潜艇需要整修，其战果开始急剧下降，也正是从这年9月开始，德国潜艇进入了“狼群”作战。

初次运用“狼群”战术的德国潜艇有成功，也有失败。在3月12日进行的攻击盟军HX112护航运输队的作战中，德国损失了两名“王牌艇长”，再加上3月8日在冰岛附近损失的著名艇长普里恩，德国潜艇部队损失惨重。邓尼茨不得不把他的“狼群”从大西洋北部全面西撤200海里。

1941年12月珍珠港事件后，德国对美国宣战。这时德国潜艇数量也有了很大增长，邓尼茨的“狼群”终于有了大显身手的好机会。12月15日至25日，5 艘U艇从基地出发，横渡大西洋，开始了远征美国的行动。次年1月15日之后，又有5艘大型U艇加入了这个行列。战果相当不错，从3月中旬到4月末， U123艇击沉11艘，U124艇击沉9艘，U160艇、U203艇、U552艇各击沉5艘。

1940 年到1942年的三年间是德国潜艇的辉煌时期，1943年3月，德国潜艇曾创造了20天内击沉敌舰75万吨的最高纪录。以年度而论，1942年则是德国潜艇的“黄金年代”，每艘潜艇的日击沉量常在100－200吨之间，最高时可达1000吨。在这年年初的四个月之内，德国潜艇共击沉美国船只500余艘，总吨位300万吨，有些船只的击沉地点距纽约仅15千米，有的甚至在沿岸人们的注视下爆炸沉没。

☆　王牌克星

德国潜艇咄咄逼人的攻势使盟国遭受了重大损失，其中尤以英国受害最深。为了保住至关重要的海上交通线，英国人绞尽脑汁，研制出声呐、雷达、探照灯等多种反潜装备，这些装备成为英国人双对付德国“狼群”的“王牌克星”。

早在一战时，英国人就利用水听器来搜索潜艇，但这种原始的设备所起的作用十分有限。战后，英国海军投入大量精力来发展声呐。到1935年，皇家海军舰队中半数以上的驱逐舰都装备了声呐。二战爆发后，声呐投入了实战，在实战中发现了一些令人不能满意的地方。1939年，英国在标准的声呐装置上加装了一个距离显示器，它可以指示发射深水炸弹的最佳时机。随着战争的进行，英国继续对声呐进行改进，使其性能有了明显提高，为最终打败“狼群”发挥了应有作用。

雷达是英国人的另一张王牌。1936年，英国成立了雷达研制小组。1937年，一部波长为1.5米的雷达安装在“安桑”式飞机上，并于9月3日进行了首次试验，结果“安桑”飞机在8千米外收到了“罗德尼”号战列舰等舰艇的清晰信号。1941年，英国研制出ASVⅢ型雷达，它使用 10CM波长的磁探管，可以在64.4千米的距离上发现护航运输队，在19.3千米的距离上发现处于水面状态的潜艇。其后，3CM波长的ASVⅤ型和 ASVⅩ相继问世。但是，这些雷达都无法发现潜艇的通气管。

磁控管的出现使雷达性能获得了突破，英国以此技术研制成功10CM波长的高清晰度271型雷达。在1941年3月进行的试验中，271型雷达在4570米的距离上发现水面状态的潜艇；在2560米的距离上发现了潜艇指挥塔；在1189米距离上发现了伸出水面2.4米的潜望镜。1942年，一艘英国军舰用 271型雷达发现了在6400米距离上航行的德国U252潜艇，并将其击沉。随着更先进的272、273雷达的出现，英国在反潜作用方面掌握了一定的主动权。

英国人的第三张王牌是探照灯。由于当时雷达的最小探测距离恰恰稍大于夜间目视发现潜艇的距离，所以潜艇夜间水面航行时，几乎总能避开空中攻击，这个问题一直困扰着英国岸基航空兵。这时，一名叫汉弗莱·戴维德·利的军官提出了使用探照灯搜潜的设想。在克服了一系列困难后，探照灯装上了“惠灵顿”式轰炸机，这是一具61CM的探照灯，在水平和垂直方向上可转动20度，被称为“利”式探照灯。

1941年6月4日，安装了“利”式探照灯的飞机进行了第一次飞行。7月5日，一名在英军服役的美国飞行员运用“利”探照灯击沉了德国U502艇。在新式雷达和“利”式探照灯投入使用后，德国潜艇失去了夜间自由活动的“豁免权”。从7月16日起，所有德国潜艇都必须潜航通过比斯开湾，这就使它们不得不在白天上浮充电，被发现和攻击的概率随之大大提高了。

与此同时，英国人还致力于改进和开发直接攻击潜艇用的各种武器和弹药。经过科学家的不断努力，深水炸弹的效能有了明显提高，还有一些新的反潜弹药问世。在英国不断发展的反潜能力面前，德国潜艇的活动越来越困难，并且损失惨重。1943年5月23日，邓尼茨下令将全部潜艇从北大西洋撤出，德国潜艇战最终以失败告终。

☆　美日角逐

在二战太平洋海战场上，人们关注更多的是美日海军之间进行的波澜壮阔的航空母舰大战。其实，两国潜艇在水下同样展开了激烈的角逐。在著名的珍珠港事件和中途岛海战中都闪现着日本潜艇的影子。战前，日本有62艘潜艇，美国有111艘潜艇。战争期间，日本建成了117艘潜艇，并接收了8艘德国潜艇。美国在战争结束时有260艘潜艇，其中206艘为战争时期建造的。


日军潜艇的彩色画


日军的潜艇炮击
1945年，为破坏日本内海航行，切断日本同亚洲大陆的联系，美军太平洋舰队潜艇司令部决定派遣潜艇秘密通过水雷区，突入日本海，实施代号为“骗子战役”的破袭战。

为了突破日本的水雷阵地，美军与加利福尼亚大学军事研究部合作研制了一种探雷器，另外还有多种消磁工具。1945年5月27日下午，第一艇群的三艘潜艇悄悄驶离关岛阿普拉基地，向西北方向的朝鲜海峡前进。此后两天，第二、第三艇群各三艘潜艇也分别出发了。6月4日，9艘潜艇先后到达朝鲜海峡的入口处，开始以3节的航速在水雷阵中偷渡海峡。经过一番努力，9艘潜艇均安全通过雷区，抵达预定的作战水域。

6 月9日，第一艇群三艘潜艇进入攻击阵位。日落后不久，“海鲛”号率先对佐渡岛以北数海里处的一艘运输船发起攻击，在650米距离上仅以一枚鱼雷即将其击沉，为这支代号为“海德曼妖妇”的部队首开记录。在这次远征作战中，“海鲛”号共击沉6艘日船，总吨位7200吨，是第一艇群之最。“克立威尔”号击沉3 艘大船和2艘小船，总吨位6700吨，“铲鱼”号击沉5艘大船和4艘小船，总吨位8700吨。

第二艇群的活动水域横跨从朝鲜通往若峡湾和能登半岛的交通线，往来船只频繁。“鳐鱼”号在6月10日与日军伊122号潜艇遭遇，在730米距离上用两枚鱼雷将其击沉。它的总战绩为击沉3艘日船和1艘潜艇，总吨位6400吨。“骨鱼”号击沉了6892吨的“牡鹿山丸”号和5488吨的“昆山”号两艘日船，但于6月18日不幸被日舰发现击沉。该艇群中的“金枪鱼”号没有取得战果。

第三艇群活动在朝鲜东海岸。“飞鱼”号于6月10日清晨在清津港外击沉一艘日本运输船，首开记录，它在这次行动中共击沉2艘大船和数艘小船，总吨位4200吨。“泥鱼”号在指定水域遇到了数百艘朝鲜鱼船和2艘运输船，它的战果是击沉了这2艘运输船和1艘帆船，总吨位3000吨。“廷奴沙”号的战绩是击沉日船4艘，总吨位6697吨。

完成任务后的各艇于6月23日到达预定会合地点，但迟迟不见“骨鱼”号的影子。指挥官海德曼中校决定尽快撤离。23日夜，8艘潜艇在夜色和浓雾的掩护下，以水面航行通过了宗谷海峡。7月4日，“海德曼妖妇”部队顺利返回珍珠港。)

二战时期的美国Silversides (SS 236)号潜艇

[ 本帖最后由 martinchi 于 2008-6-1 14:17 编辑 ]

martinchi

潜艇发展史(五）

    潜艇投入战争后，在两次世界大战中发挥了重要作用。但由于常规潜艇水下航行时所用的是蓄电池供电的电动推进方式，当蓄电池能量耗尽后，潜艇必须浮出水面充电，这就丧失了潜艇最大的优点－－隐蔽性。而且电力推进航速低，续航力短，严重削弱了潜艇作战能力的发挥，人们一直在苦苦寻找着将潜艇从“半潜艇”变成真正的潜艇的各种方法。直到原子能出现，人类才终于梦想成真。

最先考虑将原子能用作潜艇动力的，是美国海军研究实验室机电处主任、著名物理学家罗斯·冈恩。1945年12月4日，《纽约时报》发表了冈恩的谈话： “……原子能将首先带动机械，以便推进船舶。”当月13日，冈恩又在美国参议院原子能专门委员会的听证会上说，原子能的主要作用是“转动世界的车轮和推进世界的船舶”。

如果说冈恩等人是核潜艇构想的提出者，那么将这一设想最终变为现实的，就是“核潜艇之父”－－美国海军核动力科学家海曼·乔治·里科弗。

    横空出世

    1946年，美国海军总体委员会提出“立即开始积极和广泛地研究和发展用于海军舰艇推进的原子动力”，海军部决定成立原子能研究机构，并挑选一名上校军官来主持这项工作。早就对原子动力情有独衷的里科弗主动提出了申请，并以其深厚的舰艇工程知识和娴熟的动手能力获得了批准，从此与核动力结下了不解之缘。

    经过反复研究，里科弗提出美国海军核动力计划的第一步应该放在潜艇上。因为核动力的最大优势首先体现在潜艇上，只有“航程无限”的核能与“隐蔽出击”的潜艇相结合，才能导致战略作用极为重大的威慑性武器的出现。最终，里科弗的计划被采纳。

    1948年5月1日，美国原子能委员会和美国海军联合宣布了建造核潜艇的决定；1949年，里科弗被任命为国防部研究发展委员会动力发展部海军处负责人，并兼任原子能委员会、海军船舶局两个核动力部门的主管和核潜艇工程总工程师。为了以防万一，核潜艇的建造基地放在了荒无人烟的内华达沙漠中。

    核潜艇的最关键装置是核反应堆，里科弗最后选定的是由通用电气公司承建的液体金属冷却式大型核动力装置。为了确保万无一失，里科弗坚持对反应堆的每个部件都进行抗高热、抗震动试验。另外还建造了一个长约16米、直径约1米并装有小型机器的潜艇模型，把它放入水下经受爆炸破坏，直到发现并解决了所有问题。

1952年6月14日，世界上第一艘核动力潜艇“鹦鹉螺”号在美国格罗顿举行铺设龙骨的仪式。1953年3月30日美国当地时间11时17分，陆上模拟堆热中子反应堆达到了临界状态，也就是说，反应堆内部的链式反应开始了。6月25日，核动力装置达到了满功率，并完成了持续4天4夜的满功率运转试验，标志着这艘核潜艇已经具备了以不间断的全速横渡大西洋的能力。

1954年1月21日，人类第一艘核动力潜艇“鹦鹉螺”号在上万名观众的欢呼声中下水。经过努力，“鹦鹉螺”号在这年底全部竣工。它艇长90米，排水量 2800吨，当时的造价为5500万美元，最大航速25节，最大潜深150米。从理论上讲，它可以以最大航速在水下连续航行50天、航程3万海里而无需添加任何燃料。艇上还装备了自导鱼雷。

    壮举频频

1955年1月17日，“鹦鹉螺”号进行了首次试航，人类历史上第一艘核潜艇正式开始遨游大洋。它的首任艇长为乌尔基科逊海军中校。5月份，“鹦鹉螺”号又进行了90多小时的水下长航试验，航程1381海里，是当时常规动力潜艇水面最大航程的9倍。它还以20节的平均时速，完成了从佛罗里达基韦斯特到新伦敦之间1397海里的航行。

从1954年1月21日下水到1957年4月更换第一个反应堆活性区为止，“鹦鹉螺”号总航程达62526海里，仅消耗了几公斤铀。而常规潜艇要是以同样速度航行同样距离，将会消耗大约8000吨燃油。

“鹦鹉螺”号还以首次水下航行抵达北极点而闻名于世。1958年6月8日夜，“鹦鹉螺”号从西雅图港出发开始了它的北极之行。在经过1700海里航行后，它抵达了白令海峡南端。6月17日，“鹦鹉螺”号通过冰层之间的复杂水道穿过白令海峡，进入北冰洋边缘的楚科奇海，在离海底仅10余米的地方潜艇。在它的顶部上面几米处就是一座座巨大的冰块。再向前走，连这样的航道也没有了，海底越走越浅，距顶上的冰山仅有20CM。“鹦鹉螺”号再也无法前进了，它只得上浮返航，回到珍珠港基地。7月23日，在飞机探明了白令海峡的情况后，“鹦鹉螺”号又一次开始了北极之行。8月3日凌晨，它越过北纬84度，当日午夜，“鹦鹉螺”号终于抵达北极点。

    不过，“鹦鹉螺”号的这次北极之行是在夏季进行的，而北极冬季的海情更加复杂，这是更加艰险的一关。1959年3月4日，美国“鳐鱼”号核潜艇开始进行冬季北极探险，它在水下连续航行12个昼夜，10次撞开厚达20CM到30CM的冰层，总航程达3090海里。1960年1月18日，“萨里”号核潜艇进入北冰洋，在水下航行31个昼夜，航程8000海里，其间上浮到水面20次，创造了北极冰下长航纪录。1960年8月，“海龙”号核潜艇从大西洋经西北航线穿越北极点后进入太平洋，它在航行过程中28次潜入冰山下面，并在北极点与南极地区的一个通讯电台进行了联系。

    在核潜艇穿越北极成功之后，美国海军又根据核潜艇航程无限的特点，开始紧锣密鼓地筹划起核潜艇环球航行的行动。1960年2月16日14时20分，“海神”号核潜艇从大西洋上距赤道只有几海里的圣彼得和圣保罗礁出发，向西驶去，从而揭开了人类历史上首次水下环球航行的序幕。它在离开码头后5小时开始下潜，并且在其后84天的航程中再没有浮出过水面。3月13日，“海神”抵达复活节岛。4月5日，“海神”抵达好望角并重新进入大西洋。4月30日，“海神”通过加那利群岛。5月10日，“海神”号终于在特拉华州沿岸附近第一次浮出水面。至此，“海神”号水下航行已有83天零10小时，总航程达36420 海里，完成了水下环球航行的壮举。

[ 本帖最后由 martinchi 于 2008-6-1 13:34 编辑 ]

martinchi

潜艇发展史(六）

核潜艇在50年代出现在海军行列后，一直是各大国海军竞相发展的宠儿。在五个核大国中，美国率先实现了潜艇全部核能化，英国、法国也在90年代基本实现了潜艇核能化。俄罗斯虽然在核潜艇建造数量上是世界之最，但仍保留了一部分常规潜艇，而中国还是以常规潜艇为主。在世界其它国家中，除了印度租借过俄罗斯一艘核潜艇外，均因各种原因没有装备核潜艇。所以，常规潜艇仍在当代海军潜艇部队中占有一席之地。

核潜艇虽然先进，但也存在着技术复杂、造价昂贵、只适合在深海使用的弱点，一般国家往往没有战略需要，或是没有经济和科技实力，所以迄今世界上只有五个核潜艇大国。而常规潜艇经过百余的发展，尤其是经过各种新技术的改造，具有技术成熟，造价低廉，浅海活动力强等诸多优点，很适合中小国家装备。特别是近年来出现的不依赖空气的AIP推进系统，使常规潜艇这株百年老树又焕发了新的生命力。

☆　俄罗斯－－双管齐下



二战后，前苏联以核潜艇为主，但它并没有放弃常规潜艇，而是采取了“两条腿走路”的方针，其常规潜艇的发展级别和建造数量均居世界前列，是名副其实的潜艇大国。

下面是战后俄罗斯常规潜艇的发展简表：

Z级，大型鱼雷潜艇，排水量2100吨，艏6艉4共10具533mm鱼雷发射管；
W级，中型鱼雷潜艇，排水量1050吨，艏4艉2共6具533mm鱼雷发射管；



停泊在圣彼得堡的除役后的613型潜艇

Q级，小型闭式循环柴油机试验潜艇；
R级，中型鱼雷潜艇，排水量1320吨，艏6艉2共8具鱼雷发射管；
F级，大型鱼雷潜艇，排水量1950吨，艏6艉4共10具鱼雷发射管；
G级，大型弹道导弹潜艇，3枚水面发射弹道导弹，艏4艉2共6具鱼雷发射管； 　
J级，大型飞航导弹潜艇，排水量3750吨；
T级，弹道式反潜导弹潜艇；
K级，大型鱼雷攻击潜艇，排水量2350吨，艏部6具533mm鱼雷发射管。

当然，在俄罗斯常规潜艇家族中，最为著名的是举世瞩目的K级，也就是“基洛” 级，俄罗斯自称为877型，其改型称为636型。该级艇由红宝石设计局在1974年开始设计，全长73.8米，宽9.9米，水下排水量2350吨，最大潜深300米，工作深度240米，艇员52人，自持力45天。动力装置为2台柴电机组、1台推进电机，两组蓄电池，每组120块，可以提供最大航速20节或最大续航距离400海里的电能；推进器为七叶大侧斜低噪螺旋桨。

“基洛”级的最大特点是噪音极低，它综合采用了各种降噪措施，尤其是它的外贴消声瓦效果非常显著，大厦降低了潜艇噪音，成为世界上最安静的常规潜艇，被西方国家称之为“海洋黑洞”。它的首部有6具533mm鱼雷发射管，共可携带鱼雷18枚，并有快速装雷系统；经改装后的“基洛”级可发射反舰导弹。在不装鱼雷的情况下，该级潜艇可以载24枚水雷。艇上还配备了现代化的电子、水声装备，是前苏联乃至俄罗斯常规潜艇的得意之作。

☆　德国－－宝刀不老

德国曾是世界潜艇大国，它们的U艇在两次世界大战中给对手造成了极大威胁。但战后，德国被禁止发展潜艇。直到1955年，前西德加入北约，这才开始重建潜艇工业。德国海军规模不大，其潜艇以出口为主。由于战后美苏等国集中精力发展核潜艇，无暇顾及常规潜艇，这就为性能出色的德国常规潜艇占领国际市场创造了有利条件。

德国现役的潜艇有205、206两级，209级是德国专为出口建造的，但正是该级潜艇为德国战后潜艇树立了赫赫丰碑，以其出色的性能创造了常规潜艇出口数量最多，使用国家最多的两项世界纪录，成为世界市场上的“名牌产品”。209级潜艇根据不同国家的需要，有1100吨、1200吨、1300吨、1400吨和1500吨多种型号。

典型的209级潜艇采用单壳体结构，艇体为优质HY－80钢，安全潜深可达300米，水下最大航速23节，主要武器是8具533mm鱼雷发射管，携带鱼雷 14枚，部分型号还有发射“捕鲸叉”反舰导弹的能力。209级潜艇提高了集中控制和自动化水平，可靠性高且维修工作量少，因而仅配备了30多名艇员。

212级是德国海军自己使用的最先进的常规潜艇，它是在209级的基础上研制成功的，预计2003年装备部队。该级艇长53.2米，宽6.8米，水下排水量1800吨，水下最大航速20节，编制23人。它主要采用单壳体结构，部分分段采用双壳体结构，后部水平舵为X形，并首次在德国潜艇上装备了指挥台水平升降舵。艇上安装有潜艇集中操纵控制系统可将船、机、舵的操纵控制融为一体，1人在中央控制台，即可完成对艇的深度、航向、航速和纵倾、补重等的控制，实现了操纵控制的全部自动化。在212级潜艇上首次采用了AIP推进系统－－燃料电池，这极大地提高了它的作战能力。

212级的主要武器是鱼雷，有2座三联装鱼雷发射管，带有一个正推压系统，有利于在浅水区发射鱼雷，并能降低发射噪声。艇上共携带24枚DM2A4型鱼雷。该级艇水声设备有DBQS－21DG声呐、FAS－3舷侧声呐、TAS－3拖曳声呐等。

☆　老兵新传－－日本

日本潜艇在世界上原本处于领先地位，但二战战败使其潜艇受到一定限制。核潜艇对它是个禁区，只能无奈地选择常规潜艇。但也正因为如此，日本精心打造常规潜艇，使其达到了相当高的水平。从二战后第一艘潜艇“亲潮”号起，日本已经先后研制了多达8种型号的常规潜艇，目前在役的有“涡潮”、“夕潮”和“春潮”“亲潮”四型。“春潮”级是日本潜艇的代表作，首艇1990年服役，连同改进型在内，总共计划建造11艘。

日本海上自卫队亲潮级潜艇群停靠军港



“春潮”级长77米，宽10米，水面航行时吃水7.7米，水下排水量2450吨，水下排水量2750吨，水下最大航速20节，采用NS110高强度钢，安全潜深300米。其艇体为长水滴型，通过采用7叶大侧斜螺旋桨、敷设消声瓦、加装减振浮筏等措施，该级艇的安静性较之以往有明显提高。

“春潮”级在世界常规潜艇中最早安装拖曳线列阵声呐，极大地提高了其远程搜索和攻击能力。此外，它还装设了SQS－36型主动攻击声呐，大大地提高了探测效能，可以在极短时间内探测到对方而不易被对手测定自己的方位。它的反潜武器主要是美制“捕鲸叉”反舰导弹和日本自行研制的89型高速主动制导鱼雷，据说其性能要优于美国的MK－48型。

日本海上自卫队的新型潜艇“苍龙”号

☆　独树一帜－－瑞典

瑞典并不是传统意义上的海军强国，但由于地势和战略的原因非常重视潜艇的发展，先后研制了“天龙”(A11)、“海蛇”(A12)、“水怪”(A14)和 “西哥特兰”(A17)级常规潜艇。在AIP技术发展到成熟阶段后，瑞典又开发出了最新的“哥特兰”级（A19）潜艇，首艇1996年正式服役。该级艇是世界上第一级采用“不依赖空气动力系统”，即AIP系统的潜艇，被誉为是“常规潜艇动力装置的一次革命”，对提高潜艇持续作战能力十分重要。

瑞典“哥特兰”级柴电潜艇


瑞典“哥特兰”级潜艇上的鱼雷发射管


瑞典“哥特兰”级潜艇指挥舱

“哥特兰”级全长60米，宽6.1米，水下排水量1500吨，水下最大航速20节，编制28人，采用长水滴外形和单壳体结构，其艇体材料为HY80和 HY100高强度合金钢。该级潜艇安装了一部多功能作战信息系统，其操纵台通过传感器能同时监控来自各个方向的数十个目标，并实时显示这些目标的有关运动数据，控制鱼雷向多个目标同时发起进攻；它采用CSU90声呐，探测效能有很大提高。艇艏部安装有6具鱼雷发射管，其中4具为533mm，发射瑞典新一代 TP2000热动力高航速远程鱼雷；2具直径400mm，发射轻型电动鱼雷。在执行布雷任务时，该级艇可在艇外携带48水雷。

☆　重现辉煌－－AIP动力系统

AIP系统也称为“不依赖空气推进系统”，是常规潜艇发展史上的一次“动力革命”。经过较长时间发展，AIP系统目前已基本具备了装艇使用条件，它使常规潜艇首次部分具备了如同核潜艇那样的长时间潜航能力，使诞生了百余年的常规潜艇又一次焕发了生机。

AIP系统根据其工作原理不同又可分为热气机、闭式循环柴油机、燃料电池、闭式循环汽轮机等，各国根据具体国情各有发展侧重，其中热气机系统和燃料电池系统已经投入使用。

热气机AIP系统又称斯特林系统，主要由斯特林发动机、发电机、液氧系统、供油系统、冷却系统、工质系统及控制系统等组成。热气机的技术比较成熟，工作时噪音低，振动小，溶解在海水中的废气可直接排出艇外。1985年初，瑞典研制的斯特林发动机达到实用阶段，两年后将其安装在一艘“水怪”级潜艇上进行了成功试验。1995年，瑞典海军安装热气机系统的“哥特兰”级潜艇首艇服役，开创了潜艇发展史上的新纪*。据报道，瑞典在研的2000型潜艇采用的“斯特林”发动机，功率为100千瓦，可支持潜艇连续潜航14个昼夜。

燃料电池系统是另一种发展较为成熟的AIP系统，由固态聚合物燃烧装置、液氧系统、氢系统、热交换器、海水冷却器、淡水冷却泵、冷却水箱、催化剂罐、造水箱等装置和燃料电池组件的电器设备构成。该系统的特点是装置中无转动机械部件，因而没有噪音辐射；无机械能和电能辐射，电能转换效率高达70%；能量转换温度低，工作环境较安全。德国是最早研究燃料电池的国家之一，水平处于世界领先地位，1980年进入产品研制阶段，1987年采用燃料电池改装了一艘 205级潜艇并成功进行了海试。在德国新一代212级潜艇上将正式采用燃料电池AIP系统。

[ 本帖最后由 martinchi 于 2008-6-1 14:50 编辑 ]

martinchi

潜艇发展史(七）

除了美国和俄罗斯之外，英国、法国和中国是世界上有能力发展核潜艇的其它三个国家，这就是迄今为止世界上的五个核潜艇国家。与美俄相比，这三个国家的无论是发展水平、建造数量无疑要略逊一筹。但是，根据自己的国家实力和战略需要，三国都能够成功研制出符合需求、具有一定特色的攻击型和战略型核潜艇，并且正在缩小与美俄两国的差距。

英国－－稳居中游

英国在五个核潜艇国家中是不折不扣的位居中游，比美俄逊色，但又稍稍领先于中法。不过，它的核潜艇是在美国的大力支持下发展起来的，所以能够成为世界上第三个拥有核潜艇的国家，而中法两国的核潜艇都是完全独立自主开发成功的。

☆　攻击核潜艇

1960年10月11日，英国第一艘核潜艇－－“无畏”号攻击型核潜艇建成下水。“无畏”号艇体为类似水滴的鲸鱼型，长81米，宽9.8米，水下排水量 3500吨，动力装置为美制S5W压水堆1座，蒸汽涡轮机1台，1.5万马力，水下最大航速28节，在艇艏装有6具533mm鱼雷发射管。

英国批量建造的第一代攻击型核潜艇为“勇敢”级，在1966年至1971年间共建造5艘。该级艇长86.9米，宽10.1米，水面航行时吃水8.2米，水面排水量4400吨，水下排水量4900吨，动力装置为英国自行制造的PWR压水堆1座，蒸汽轮机1台，总功率1.5万马力，水下航速28节。艇艏装有6具533mm鱼雷发射管，可发射“虎鱼”MK24鱼雷，经改装后也可发射“捕鲸叉”反舰导弹。

“快速”级是英国第二代攻击核潜艇，首艇1973年服役，共建造6艘。该级艇长82.9米，宽9.8米，水面排水量4400吨，水下排水量4900吨，1座PWR1型压水堆和2台蒸汽轮机，总功率1.5万马力，单轴，喷水式推进。艇艏为5具533mm鱼雷发射管，可发射“虎鱼”MK24鱼雷和“捕鲸叉”反舰导弹。电子装备有 SMCS战术数据系统、1006型雷达、2001型和2007型艇壳声呐、2046型拖曳声呐。与“勇敢”级相比，“快速”级的速度、潜深和水下性能都有了很大提高。

“特拉法尔加”级是英国第三代攻击核潜艇，也是目前英国皇家海军攻击核潜艇的主力。首艇“特拉法尔加”号于1979年4月开工，1983年5月服役，到1991年共建造了7艘。该级艇长 85.4米，宽9.8米，水上航行时吃水9.5米，水上排水量4740吨，水下排水量5208吨，动力装置为1座RR1压水堆，2台蒸汽轮机，总功率 1.5马力，单轴，喷射式推进，水下最高航速32节，舰员编制97人。艇上装有5具533mm艏部发射管，可发射“战斧”巡航导弹、“捕鲸叉”反舰导弹、 “矛鱼”重型鱼雷和“虎鱼”MK24－2型鱼雷，具有反潜、反舰和对陆攻击的全面作战能力。电子装备有SMCDS战术数据系统、SAFS－3火控系统、1006或1007型导航 /搜索雷达、UAP电子战系统和2座SSE Mk8鱼雷诱饵发射器。声呐则为2007AC或2072艇壳声呐（主/被动搜索/攻击）、2074或2076艇壳声呐（被/主动搜索/攻击）、2026或 2046拖曳声呐（被动搜索）、2019或EMI2082（被动侦听/测距）、2077（近距测距/识别）。


英国正在集中精力发展下一代攻击型核潜艇“机敏”级，首艇预计2004年服役。






☆　战略核潜艇

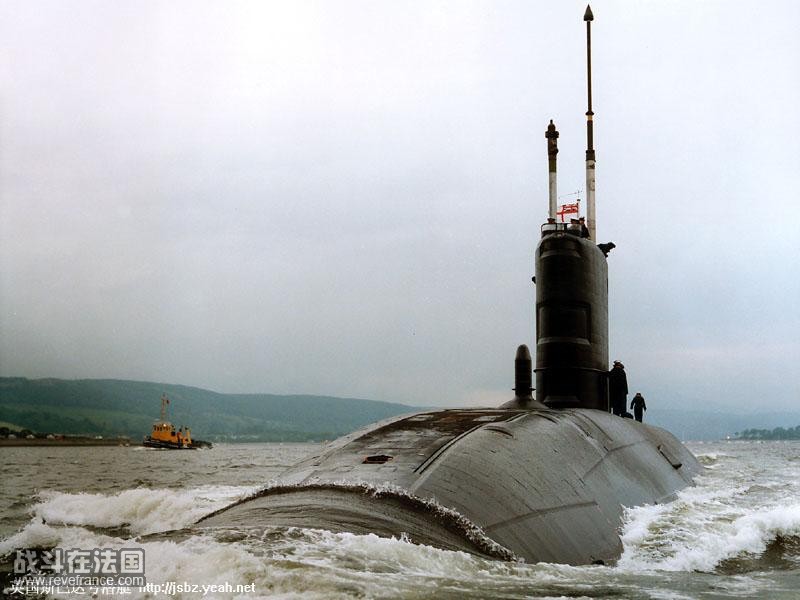

英国最新战略核潜艇“警戒”号

1963年，英国决定建造“决心”级战略核潜艇，以组建自己的海基核威慑力量。首艇“决心”号1964年开工，1967年正式服役。它是利用“勇敢”级攻击核潜艇的艇体，在中部插入一段导弹舱而建成的，共建造4艘。该级艇长129.5米，宽10.1米，水面航行时吃水9.1米，水面排水量7600吨，水下排水量8500吨，水下航速25节，潜深300米。动力装置为1座PWR1核反应堆和2台蒸汽轮机，总功率1.5万马力。艇艏装有6具533mm鱼雷发射管，可发射“虎鱼”MK24鱼雷。艇上携带16枚美制“北极星”A3弹道导弹，射程4630千米，所载弹头由英国自己制造，为3枚20万吨当量分导弹头。

80年代，英国着手开发第二代战略核潜艇“前卫”级，这也是英国最新一级战略核潜艇。首艇“前卫”号于1986年9月开工，1993年8月正式服役，计划共建造4艘。该级艇长149.9米，宽 12.8米，水上航行时吃水12米，水下排水量15900吨，水下航行时最大航速25节，全艇编制135人。其主机为1台罗尔斯·罗伊斯公司的PWR－2 型压水反应堆，2台蒸汽轮机，功率27500马力，压水堆堆芯大约8－9年更换一次。



前卫级

“前卫”级采用了英国首创的泵喷射推进技术，可以有效地降低辐射噪声。其艇体外表全部用手工敷设有可降低噪声的消声瓦，因此，其安静性和隐蔽性尤为出色。另外，该级艇的安全性、可靠性、机动性与可维修性较以往均有明显提高。艇上可载16枚美制“三叉戟Ⅱ”D5型战略导弹，射程12000公里，星体惯性制导，圆公算偏差90米。每枚导弹携带8个由英国自己制造的核弹头，当量15万吨，全艇总共装载128个核弹头。该级艇艇艏装载4具533mm鱼雷发射管，可发射“捕鲸叉”潜射反舰导弹和“矛鱼”、“虎鱼”MK24－2型鱼雷。其战术数据系统为SMCS型，该系统通过数据总线把传感器与战术武器系统连接起来，主要包括综合声呐站、中央指挥系统和鱼雷/导弹发射系统。声呐为2054型综合多频声呐基阵和2046型拖曳基阵。

法国－－独树一帜

法国一贯奉行独立自主的国防政策，它的核潜艇是自行开发研制的。而且，为了加速建立起一支有效的核威慑力量，法国首先发展的是战略核潜艇，其后才是攻击型核潜艇，这在五个核潜艇国家中是独一无二的。

☆　攻击核潜艇

法国在完成第一代战略核潜艇“可畏”级之后，便着手开发其第一代攻击型核潜艇－－“红宝石”级，这是迄今法国唯一一级攻击核潜艇，也是世界核潜艇家族中最小的一级核潜艇，又一次体现了法国人的独特思路。该级首艇“红宝石”号于1976年开工建造，1983年2月正式服役，共建造了6艘，其中后2艘为改进型。该级艇全长72米，宽7.6米，水面航行时吃水6.4米，水上排水量2385吨，水下排水量2670吨，仅相当于一艘常规潜艇，真不负“袖珍核潜艇”的称号。动力装置为CAS48型一体化反应堆，功率为48MW，堆芯寿命25年。该级艇最大下潜深度300米，改进型增加到350米，水下最高航速25节，自持力45天，改进型为70天，编制人数70人。　“红宝石”级在艇艏装有4具533mm鱼雷发射管，可发射F－17Ⅱ型和L－5Ⅲ型鱼雷，经改装后也可发射“飞鱼”反舰导弹；艇上共可携带鱼雷和导弹18枚，在执行布雷任务时则可携带各型水雷。该级艇电子设备为SAT、DLA2B或DLA3武器控制系统、汤姆逊－CSF/DRUA33搜索雷达、ARUR和ARUD电子战系统。声呐有DMUX20（多功能基阵，被动搜索）、DUUA2B（主动）、DUUX－5（被动测距与侦听）、 DSUV62C（被动拖曳基阵）。法国现在已经着手发展下一代攻击型核潜艇。

法国“红宝石”级核潜艇编队


法国“红宝石”级攻击核潜艇指挥室




法国“红宝石”级攻击核潜艇


☆　战略核潜艇 :



可畏号核潜艇


法国没有经过试验型核潜艇这一步，而是直接发展实战型核潜艇，它的第一艘核潜艇就是1964年开工、1967年服役的“可畏”号战略核潜艇，同时，“可畏”级也是该国第一代战略核潜艇。共建造了6艘（其中第6艘“不屈”号改动较大，又被称为“不屈”级）。该级艇长128.7米，宽10.6米，水面航行时吃水10米，水面排水量8045吨，水下排水量8940吨，水下最大航速25节，最大潜深300米。动力装置为1座压水堆、2台蒸汽轮机，总功率1.6万马力，单轴。艇上装有4具533mm鱼雷发射管，可发射L53和F17鱼雷用以自卫。其战略武器最初为16枚M1型弹道导弹，后来相继改装为M2和M20 型。M20型射程3000千米，单弹头，当量100万吨。1985年到1992年间，法国又为该级后4级换装了M4型弹道导弹，该弹射程4000千米，圆概率偏差460米，载有6个15万吨当量的核弹头。

凯旋级


从1982 年起，法国海军着手发展第二代战略核潜艇－－“凯旋”级。首艇“凯旋”号1988年2月开工，1996年正式服役，计划建造4艘。这级先进的战略核潜艇的入役，大大提高了法国的战略威慑能力。该级艇长138米，宽12.5米，水面排水量为12700吨，水下排水量为14335吨，水下最大速度为25节，最大下潜深度300米，自持力60天，人员编制为110人。它采用HLES100高强度钢，屈服强度为102千克/平方厘米，其动力装置为1座K－15型一体化反应堆，使用自然循环方式，结构紧凑，性能先进，总功率41500马力。该级艇前2艘载16枚M4.5弹道导弹，惯性制导，射程5300公里，携带6 个15万吨当量的TN71核弹头。今后该级艇将全部装载射程远、精度高、攻击力强的新型M5弹道导弹，该弹为三级固体潜地导弹，射程11000公里，圆概率误差300米，携带10－12个15万吨当量的TN75核弹头。

“凯旋”级装备有4具533mm 鱼雷发射管，可发射“飞鱼”反舰导弹和“海鳝”324mm多用途鱼雷，艇上武器的总装载量为18枚。其电子装备有“雷卡”1229导航雷达、SAD作战数据系统（用于控制战略导弹）、SAT和DLA4A系统（用于战术武器控制）、ARUR－13/DR－3000U（电子对抗）。声呐为DMUX80型（多功能被动首/侧基阵）、DUUX5型（被动测距/侦听）、DSUV61型（拖曳基阵）。

中国－－迎头赶上

中国海军在现代化建设中，不但重视常规潜艇的发展，而且从50年代末开始就已经有计划地使潜艇向导弹化、核能化发展。

1958 年6月，我国第一座核反应堆正式建成并投入运转，几乎是同时，负责国防科技的聂荣臻元帅就开始考虑中国海军发展核潜艇的问题了。其后不久，一份由各方面专家起草的报告便上报中央，提出中国应该发展核潜艇。这份报告得到了中央的批准，毛泽东说出了那句著名的话：“核潜艇，一万年也要搞出来”。中国核潜艇建设从此起步。

根据中央指示，首先成立了以海军副司令员罗舜初为组长的四人小组，负责领导核潜艇工程。随后，海军和一机部共同组建了核潜艇总体研究室，二机部则组建了反应堆研究室，由海军装备部长于笑虹负责协调工作。

中国核潜艇建设事业是从一穷二白起家的。当时，科技人员手中只有2张模糊的美国核潜艇照片，这就是他们的全部参考资料。后经批准，海军相继组建了702基地、水声、热动力等6个研究所。1959年1月，海军科学技术研究部成立，统一领导这6个研究所。这里汇集了彭士禄、赵仁恺、夏铜、黄旭华、李毅、孟戈非、连培生等著名科学家。1961年7月，中央军委批准成立了海军舰艇研究院，由刘华清任院长。

1962年，前苏联从中国撤走了全部原子能专家，加之我国正经受着经济困难，为了给原子弹让步，核潜艇工程暂时下马，但保留了一支50多人的核动力研究班子，继续从事理论研究和实验。1965年3月，核潜艇工程再次上马，并确定了“先研制反潜鱼雷核潜艇，再搞导弹核潜艇”的分两步走的方案，同时任命彭士禄、黄纬禄、赵仁凯、黄旭华为核潜艇总设计师，并要求全国两千多个厂所院校、上万名科技人员配合攻关。中国核潜艇进入全速发展阶段。据统计，建造第一艘核潜艇所需的材料有1300多个规格品种；装艇设备、仪表和附件有2600多项、4.6万多台件；电缆3000多种、总长90余千米；管材270多种、总长 30余千米。

1970年7月17日凌晨2时，我国核潜艇陆上模拟堆开始提升功率，7月30日，试验达到满功率，宣告我陆上模拟堆正式建成。1970年12月26日，中国第一艘核潜艇胜利下水，并开始进行设备安装工作。1971年6月，第一次全艇联合试验开始进行，接下来是核潜艇水下启堆试验;1971年8月23日，该艇第一次以核动力航行驶向试验海区，进行检验性试航。在先后四个阶段的试验中，该艇先后出海20余次，试验项目近200个，累计航程6000多海里。

091型(汉级)是中国海军第一代攻击型核潜艇

1974年，我国第一艘核潜艇－－“长征1号”正式加入了人民海军的战斗行列，中国从此昂首进入了核潜艇国家的行列。该艇首任艇长是杨玺。此后，又有多艘攻击型核潜艇建成服役。 1985年冬末，中国“长征3号”核潜艇进行了远洋航行训练，总指挥是杨玺，艇长是孙建国。在长达数月的远航训练中，该艇穿峡谷、走暗流，并与国外舰船进行巧妙周旋，终于打破了由美国“鹦鹉螺”号创造的核潜艇最大自持力84天的记录。1988年，中国核潜艇又进行了极限深潜试验，总指挥仍是杨玺，艇长是王福山，核潜艇总设计师黄旭华也参加了这次颇具危险性的试验。试验取得了圆满成功。这两次试验既证明了中国核潜艇建造水平是高的，是有作战能力的，也为今后的进一步改进提高打下了良好基础。

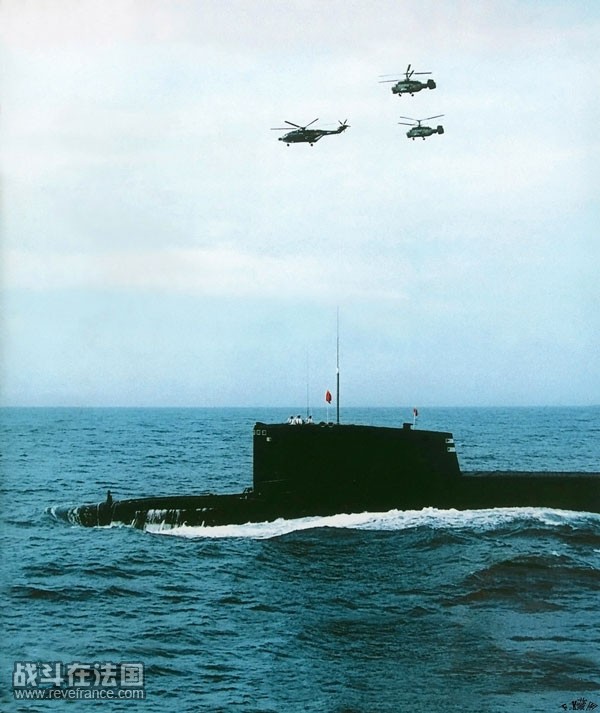

中国海军反潜直升机编队飞行，与在海面上航行的091型攻击型核潜艇一起接受检阅


网络上流传的中国海军091改攻击型核潜艇在南方军港新图

与此同时，中国也加紧发展自己的水下核打击力量。1981年4月，中国第一艘战略核潜艇下水，并于1983年正式服役。其后，该艇又圆满完成了最大自持力、极限潜深、水下全速航行、大深度鱼雷发射等试验。1988年9月28日，一声惊雷震撼海空，中国战略核潜艇水下发射弹道导弹取得成功，从此，中国成为世界上第五个拥有海核威慑力量的国家，在风云变幻的国际局势中有了捍卫国家利益的“杀手锏”。

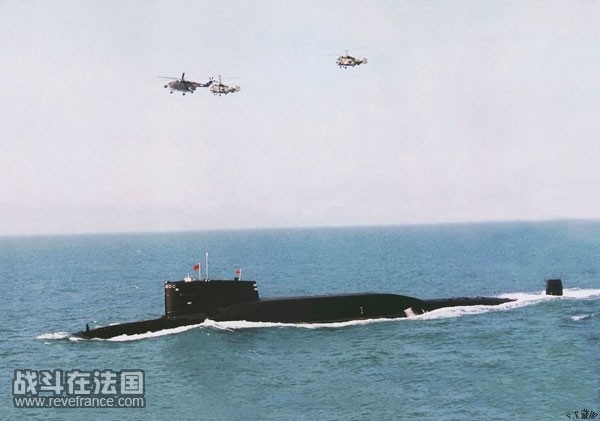

092型战略核潜艇和直升机巡航



中国这样一个发展中国家完全依靠自己的能力，独立自主地发展出了核潜艇，这本身就是一个奇迹，它大大提高了中国的国防实力、科技实力和国际威望。展望未来，将会有更多、更先进的中国核潜艇游弋在蓝色大洋之中，成为令任何来犯者望而生畏的“深海猛鲨”。

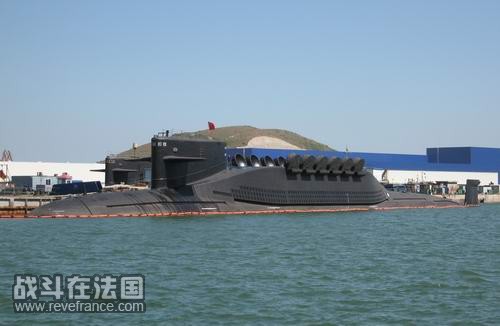

这是传说中的094


中国人民解放军海军披露了新一代核动力攻击潜艇——093型潜艇

[ 本帖最后由 martinchi 于 2008-6-1 15:09 编辑 ]

martinchi

潜艇发展史（八）


自从1954年世界上第一艘核潜艇“鹦鹉螺”号问世后，各海军大国纷纷发展核潜艇。其中，历史上传统的潜艇强国德国和日本因为是战败国而无缘跻身其中。而中国经过自身的艰苦努力也成功拥有了核潜艇。迄今，世界上共有5个核潜艇国家，即美国、俄罗斯、英国、法国和中国。在这之中，以美国和俄罗斯两国核潜艇的发展最有代表性，无论是建造级别、建造数量还是发展水平都是其它三个国家无法企及的。

美国－－全面开花
☆　攻击型核潜艇 　

当作博物馆的鹦鹉螺号
   在“鹦鹉螺”和“海狼”等试验型核潜艇之后，美国攻击核潜艇共发展了六代。“鳐鱼”级为第一代，首艇1955年开工，1959年服役，共建造4艘，是美国海军首次批量生产的核潜艇。该级艇长81.5米，宽7.6米，水下排水量2861吨，采用S3W/S4W核反应堆和2座蒸汽涡轮机，双轴，功率6600马力，水下最大航速19节，最大潜深200米，人员编制83至97人，艏6艉2共8具鱼雷发射管。

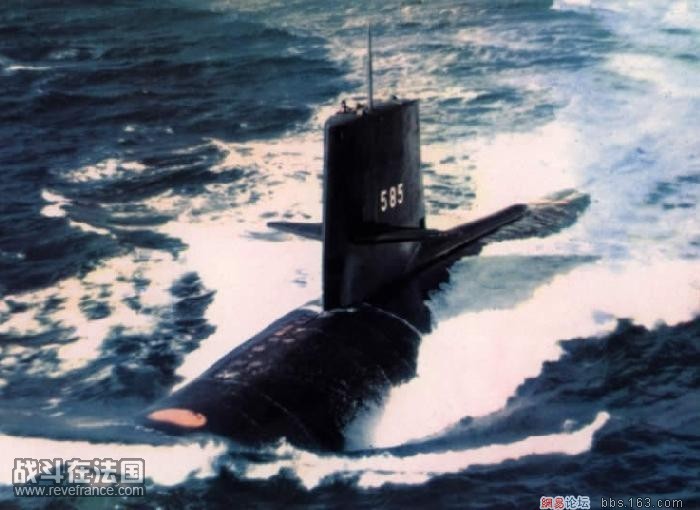

   “鲣鱼”级属于第二代，在1956至1961 年间共建造了5艘。该级艇是世界上首级采用水滴形壳体的核潜艇，大大提高了水下航速。该级艇长76.7米，宽9.6米，水下排水量3513吨，最大潜深 200米，采用1座S5W核反应堆和2台蒸汽轮机，单轴，最大功率1.5万马力，水下最高航速30节，该级艇为以后的高航速核潜艇提供了实践经验。此外，该级艇第一次加装了围壳舵，并采用单、双壳体结合的结构。它的武器为6具鱼雷发射管，发射MK48鱼雷。

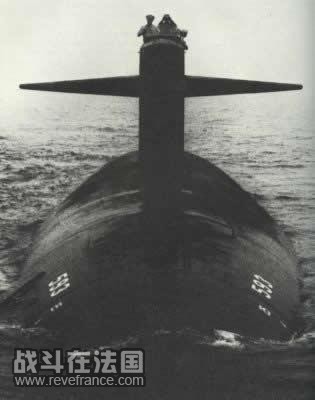

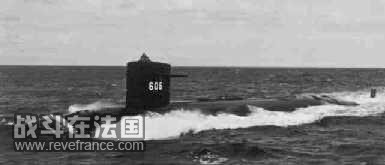

  “长尾鲨”级属于第三代，1959年至 1967年间共建造12艘，它使美国攻击核潜艇的发展进入了一个新阶段。该级艇长84.9米，宽9.6米，水下排水量4300吨，动力装置与“鲣鱼”级相同，单轴，水下最高航速30节，人员编制127人。该级艇首次采用了HY－80高强度钢，使其最大潜深增至300米。在推进系统方面，它首次采用了主、辅和应急三套装置。其鱼雷发射管减至4具，并由艏部移到中部，以使艏部拥有更多的空间容纳水声设备。





“鲟鱼”级是第四代，于1963年至1975年共建造37艘。该级艇长92.1米，宽9.7米，水下排水量4960吨，动力装置与“长尾鲨”级相同，水下最大航速30节，极限潜深可达500米，人员编制107人。该级艇围壳结构进行了加强，围壳舵可转动90度，可以在北冰洋冰层下活动。艇上装有4具鱼雷发射管，可发射“战斧”巡航导弹、“捕鲸叉”反舰导弹、“萨布洛克”反潜导弹和MK48鱼雷，电子/水声装备有AN/BQQ2多用途综合声呐、 AN/BQS8水下导航声呐、MK117鱼雷射击指挥系统、惯性导航设备和“奥米加”导航设备等。




进入70年代，美国海军在核潜艇的“安静”和“高速”两个方面进行了深入的研究，并由此形成了“科普斯科姆”级和著名的“洛杉矶”级两个级别。前者只建造了一艘，是美国核潜艇“安静化”的试验艇。该艇长113.3米，宽9.7米，水下排水量6480吨，水下最大航速25节，最大潜深480米。为了大幅度降低噪音，艇上只装有1座S5WA压水堆，并且用涡轮电力推进代替了蒸汽涡轮机，这使其航速较低，但安静性达到了前所未有的水平。

洛杉矶级核潜艇.

“洛杉矶”级是美国第五代攻击型核潜艇，也是当前美国攻击核潜艇的中坚力量。它在保持高航速的同时广泛应用了各种降噪措施。例如，该级艇放弃了核动力装置最大的噪声源－－主循环泵，而采用了具有自然循环冷却能力的S6G反应堆，对减速齿轮箱和辅机也运用了减震/隔震技术。该级首艇“洛杉矶”号1972年2 月开工，1976年11月建成服役；直到1996年3月，该级最后一艘“夏延”号才服役，建造时间长达20余年，共建造62艘，是世界上建造数量最大的一级核潜艇。



洛杉矶改进型

“洛杉矶”级长 109.7米，宽10.1米，吃水9.9米，水上排水量6080吨，水下排水量6930吨，水下航速35节以上，最大潜深450米，人员编制133人，从 SSN751起结构与前面的艇有所不同，加装了消声瓦，同时以首水平舵代替了围壳舵。该级艇装备了七、八十年代以来发展的大量新型装备，其AN/BQQ5 综合声呐集成了多种声呐，作用距离高达100海里。它还装备有完善的电子/水声对抗设备、卫星/惯性导航系统、甚高频/甚低频接收机和拖曳通信天线。它的武器系统也很齐全，舰体中部有4具533mm鱼雷发射管，可发射“战斧”巡航导弹、“捕鲸叉”反舰导弹和MK48重型鱼雷。从第32艘“普罗维登斯”号开始，该级艇在首部压载舱装备了12具导弹垂直发射装置。可以说，“洛杉矶”级具有全面的反潜、反舰和对陆作战能力，攻击俄罗斯核潜艇、为美国航母编队护航和打击陆上目标是它的主要使命。

随着俄罗斯核潜艇技术的不断提高，尤其是其噪音的大幅下降和潜深的持续增加，美国越来越有危机感。从80年代开始，美国着手进行第六代攻击核潜艇“海狼”级的开发工作。该级首艇“海狼”号于1989年10月25日开工，1997年7月19日服役。由于造价过于昂贵，加之前苏联解体，美国海军战略改变，所以“海狼”级仅建造了3艘；因其作战威力惊人，综合性能大大领先于任何一级攻击核潜艇，所以被誉为“21世纪的核潜艇”。



“吉米·卡特”号是“海狼级”核潜艇的第三艘也是最后一艘艇。这艘新潜艇将以美国太平洋沿岸华盛顿州的海军基地为母港。同时，新潜艇将根据反恐怖战争的需要进行改装。

该级艇长 99.37米，宽12.9米，水面航行时吃水10.94米，水上排水量7460吨，水下排水量9150吨，水下最大航速35节，最大潜深600米，全艇编制133人，其中12名军官。其动力装置为1座通用电气公司S6W压水反应堆，2台蒸汽轮机，功率38.8MW，约52000马力，单轴，泵喷推进器。它选择了小长宽比水滴外形、首次采用了X型艇艉和泵喷推进方式，因而机动性高、安静性好。其艇壳采用高强度的HY100钢，可以在冰层下安全活动。艇上武器强大，艇艏有8具660MM大口径发射管，可发射“战斧”巡航导弹、“捕鲸叉”反舰导弹和MK48－ADCAP型鱼雷。“海狼”级电子、水声设备功能强大。作战指挥为AN/BSY－2系统，它采用分布式计算机系统、声学系统、控制系统和电子/水声对抗系统，将探测、识别、跟踪、分析、传递、决策、执行等多项功能融为一体，通过数据总线相连，核心为UYK－44计算机。声呐主要为AN/BQQ5D主/被动综合声呐，TB－16被动拖曳声呐、TB－23细线基阵拖曳声呐、被动保角阵声呐、探雷声呐等。可以说，“海狼”级的作战能力使任何一级核潜艇只能是望其项背。在“海狼”级停建之后，美国海军开始发展更适合其冷战后战略需求，也更便宜的新一代核潜艇“弗吉尼亚”级，又称为“百人队长”级。
　　弗吉尼亚级核潜艇新一代
　　“弗吉尼亚”级核潜艇是美国海军有史以来第一种以执行“濒海作战”任务为主、兼顾大洋作战的多功能潜艇。
　　“潜艇与浮在水面上的战舰不同，它所需要的不是大吨位，而是速度、下潜深度和装备的武器。”美国前潜艇指挥官、如今的资深科学家尼古拉斯·Ｌ·弗兰科明确指出了这种“深海潜龙”的发展方向。
　　自从冷战结束后，美国军方就逐渐意识到，开始于冷战时期的“海狼”级核潜艇，由于体积庞大、造价高昂，灵魂缺口发在网易论坛网上谈兵,已经不再适应实际的需求。于是，1995年，克林顿政府决定“海狼”级核潜艇只建3艘，转而重点发展“廉价、多能”的“弗吉尼亚”级核潜艇。
　　与“海狼”级相比，“弗吉尼亚”级核潜艇造价降低了30%，体型也苗条了不少，但是美国海军又开始追求更“小巧”、更廉价的新一代攻击型核潜艇，它在性能上堪比“弗吉尼亚”级，但体积却缩小了一半，随之而来的，自然是造价的大幅度下降。这就是Tango-Bravo计划，4年内研制出新型“迷你”核潜艇。
　　英国《简氏防务周刊》2005年4月6日报道，在美国海军考虑是否发展新一代攻击型核潜艇的同时，就发展这种潜艇所需的必要技术已经制订出了详细计划。
　　该计划叫Tango-Bravo，为期4年，共计需要9700万美元，由美国海军和国防预先研究计划局(DARPA)共同发起，致力于5个关键的潜艇技术领域：无轴推进；外部武器储存和发射；适应艇壳的声呐；艇壳、机械和电子(HM&&E)基础结构的简化；一个减少艇员的自动化指控中心。
　　如果这些技术都实现了，美国海军有望获得一种新型潜艇，它的尺寸和费用大约是目前正在建造的“弗吉尼亚”级攻击型核潜艇的一半，但能力却不相上下。
　　美海军海上系统司令部负责水下技术的主管史蒂芬·约翰逊海军少将在最近的记者会上向《简氏防务周刊》的记者解释了Tango-Bravo计划，并说在技术障碍突破后，他们将进行全尺度试验。
　　DARPA希望，在2006年年底之前能够确定外型，2008年年初能够造出全尺度试验模型，2009年能够进行海中实验。灵魂缺口发在网易论坛网上谈兵,同时预计，新型潜艇的动力系统至少和“弗吉尼亚”级潜艇一样安静。
　　“弗吉尼亚”级核潜艇
　　长度：114.9米
　　宽度：10.4米
　　吃水：水上航行时9.3米
　　排水量：水下7800吨
　　最大航速：水下28节
　　最大下潜深度：244米
　　全艇编制：113人
　　动力装置：1座PWRS9G型压水核反应堆，2台涡轮机，功率24000马力，另装2台同轴汽轮机驱动的泵喷射推进器
　　武器装备：MK48-5型鱼雷、“鱼叉”反舰导弹、“战斧”巡航导弹、小型反潜鱼雷和水下运载器，水下发射的反直升机防空导弹的可行性正在评估中。SSN774的雷弹携带量为38枚造价：约22亿美元(“弗吉尼亚”号)
　　五大关键技术改进
　　1、全艇布置电控声呐阵
　　第三个关键技术领域是研究适应艇壳的声呐阵，它将有望改善侦听性能，费用也有所减少。约翰逊解释说，这个想法是在全艇布置电控声呐阵而不是只在艇首安装一个昂贵的声呐球。这样的阵列可使声呐进行全方位监控，而目前的侦听角度有很多限制。目前美国在使用拖曳阵声呐，但是有时不方便拖曳，此时这种分布式声呐将大大改善艇的侦听性能。
　　2、壳外储存和发射武器
　　Tango-Bravo计划的第二个关键问题是研究在潜艇压力壳外储存和发射武器的可能性。海军官员们说，艇外储存武器将使该新型潜艇艇体尺寸大大减小，建造起来也更加便宜，因为原来艇内储存武器的大量空间被转移到艇外了。Tango-Bravo计划将通过发射MK48鱼雷来验证该种能力。
　　3、自动化指挥控制中心
　　最后一个关键技术领域是研究是否可能产生一个自动化指挥控制中心，这将使艇上人员进一步减少。缩小潜艇体积的关键是如何减少艇载人员，这是个从潜艇诞生那天起就一直困绕人们的问题。《环球安全》的主编约翰·派克一语中的：“人是最昂贵的！”前美国太平洋舰队的一名潜艇指挥官汉克·迈克肯尼上将说道：“在潜艇上人们根本没有足够的空间，灵魂缺口发在网易论坛网上谈兵,在‘洛杉矶’级潜艇中，至少1/3的人没有自己的床铺，‘海狼’级也存在同样的问题。”
　　4、简化HM&&E基础结构
　　第四个关键技术领域——简化HM&&E(潜艇外壳、机械和动力系统)基础结构——也是具有革命意义的。最大的变化是海军想把液压控制的机械最大程度地换成自动化程度高的电控制系统，象消防与安全设备以及艇操纵系统。这种新设备因为需要较少的维护和操作人员，因而使艇上人员编制减少。
　　5、无轴推进
　　第一个关键技术领域是无轴推进，指出目前潜艇的鱼雷舱和发射管连同艇尾部的推进系统占据了整个艇长的50%~70%，支配了整个设计，如果这些设计约束被解除，潜艇的设计和建造将跟现在大不相同。备选方案包括分布式泵喷推进技术，还有三种电机；内部驱动、轮缘驱动和轮毂驱动。尽管谣传国防部正给海军施加压力采用柴电潜艇技术，但Tango-Bravo计划的所有工作都是在假定采用核动力的基础上进行的。美海军海上系统司令部负责水下技术的主管史蒂芬·约翰逊海军少将解释说：“无论采用何种推进方法，我认为在全尺度验证此项技术时花销都将非常昂贵，因此，关键是一开始就让尺寸足够大以便我们能够看到这些技术的潜在特性。”


弗吉尼亚级核潜艇新一代


　☆　战略核潜艇

美国和前苏联是两个超级核大国，奉行的是“三位一体”全面发展的核战略，由战略核潜艇发射的弹道导弹是其中的重要一环。为了抢速度，美国甚至等不到专门设计一级战略核潜艇。它将正在船台上建造的“蝎子”号攻击核潜艇从指挥台围壳后面拦腰斩断，在中间插入了一段39.6米长的分段，并在其中安排了16枚“北极星”战略导弹及其指控系统。1959年，这艘被改名为“乔治·华盛顿”号的战略核潜艇终于如期服役了，这也是世界上第一艘战略核潜艇。

作为美国第一级战略核潜艇，“华盛顿”级共建造了5艘，它长116.3米，宽10.1米，水下排水量6700吨，在艇艏部有6具533MM鱼雷发射管。艇上可携带16枚“北极星A1”弹道导弹，射程为1200海里。

1961年，美国又建造出第二代战略核潜艇“伊桑·艾伦”级，该级共建5艘，比之“华盛顿”级，它在艇形、动力、设备、导弹性能等方面都有很大提高。该级艇长125米，水下最高航速30 节，艏部有6具533mm鱼雷发射管，携带16枚“北极星A2”弹道导弹，射程1500海里。



伊桑·艾伦级弹道导弹核潜艇第二代核动力弹道导弹潜艇

1963年，第三代战略核潜艇“拉斐特”级开始服役，它总共建造31艘。该级艇长129.5米，宽10.1米，水下排水量8250吨，装1座S5W反应堆，功率1.5万马力，水下航速30节，最大潜深300米。该级最初装备“北极星”型弹道导弹；从1967年开始改装“海神”弹道导弹，该弹装有10－14个分导弹头，射程 4600海里，圆偏差概率为540米。








拉菲特级—本杰明·富兰克林级弹道导道核潜艇


1974年，美国开工建造第四代，也是迄今最先进的一代战略核潜艇－－“俄亥俄”级，首艇“俄亥俄”号于1981年11月正式服役，到1997年9月，该级艇完成了全部18艘的建造计划。由于其性能先进，所携核弹威力惊人，所以世人称其为“当代潜艇之王”。


“俄亥俄”级长 170.7米，宽12.8米，水下排水量18750吨，最大潜深300米，最大航速25节，装1座S8G压水反应堆，2台蒸汽轮机，功率约60000马力。它的艇体中部采用双层壳体，其余占全艇长60%的部分采用单壳体，装备了AN/BQQ5声呐等十余部水声、电子设备。尤其是凭借着极低频通讯系统，它在水下300米处也可接到岸台信号。该级前8艘携带24枚“三叉戟Ⅰ”弹道导弹，从第9艘“田纳西”号开始装载24枚“三叉戟Ⅱ”弹道导弹。该弹射程 12000公里，携带12枚分导弹头，一种为10万吨当量W76－MK4型，另一种为47.5万吨当量W76－MK5型，圆偏差概率为90米。

“俄亥俄”级之后，美国再没有发展战略核潜艇，看来“俄亥俄”级已经完全能够满足需要。据报道，美国下一代攻击核潜艇“弗吉尼亚”级有发展成战略核潜艇的能力，攻击核潜艇和战略核潜艇会不会合二为一，让我们拭目以待。

[ 本帖最后由 martinchi 于 2008-5-31 13:41 编辑 ]

martinchi

潜艇发展史（九）

俄罗斯－－针锋相对

☆　攻击型核潜艇

从50年代中期开始，前苏联开始大力发展核潜艇。1955年9月24日，前苏联首艘核潜艇“列宁共青团”号开工建造，1957年8月9日下水，1958年7月1日服役，这也是前苏联第一级攻击核潜艇－－N级的首艇，至1963年，共有13艘N级艇服役。该级艇长109.7米，宽9.1米，水下排水量4069吨，1座核反应堆和2座蒸汽锅炉，总功率3万马力，水下最大航速30节。艇艏装有6具533mm鱼雷发射管，艇艉装有4具406mm鱼雷发射管，共携带鱼雷38条。

前苏联首艘核潜艇“列宁共青团”号

V级是前苏联第二代攻击型核潜艇，也是其建造数量最大的一级核潜艇。V级又分为VⅠ、VⅡ、VⅢ三级。VⅠ级首艇1968年服役，共建造17艘。VⅡ级首艇1972年服役，共建造7艘。VⅢ级共建造24艘，从1978年一直持续到1990年，是前苏联乃至俄罗斯攻击核潜艇的主力。VⅢ级长107米，宽 10.6米，水面航行时吃水7米，水面排水量5800吨，水下排水量6000吨。动力装置为2座PW型核反应堆，单轴，水下最大航速30节。VⅢ级与前两级最大的不同之处在于其垂直舵以上部分导流罩呈水滴形，导流罩内有甚低频拖曳声呐天线。此外，它还装有卫星通信系统。该级艇艏部有8具533mm鱼雷发射管，可发射53型反潜鱼雷、SS－N－15和SS－N－16反潜导弹、SS－N－21对陆攻击巡航导弹。




维克多级核潜艇

A级（又称 “阿尔法”级）是前苏联第三代攻击核潜艇，也是一级充满神秘色彩的核潜艇。它共建造7艘，首艇1965年开工，迟至1972年才服役，据说不几年后就被报废。该级艇长81.5米，宽9.5米，水上排水量2310吨，水下排水量4320吨，动力装置为2台170MW压水堆，2台汽轮交流发电机，总功率5万马力，单轴。5叶螺旋桨。A级艇使用液体金属钠作为反应堆冷却剂，因而获得了极高的航速，其水下43－45节的航速迄今仍为世界潜艇之最。A级的另一特点是使用钛合金建造艇壳，极限潜深可达700米，这也是另一个世界潜艇之最。但正因为A级采用了这两项未成熟的技术，所以性能很不稳定，其首艇报废就与此有关。而且A级艇噪音太大，据说美国设在百慕大的监听站竟然能够收听到位于挪威海的A级艇螺旋桨噪音。所以，A级艇是一级前苏联单纯追求“高航速”、“大潜深”而牺牲了其它性能的核潜艇。



阿尔法级核潜艇

前苏联第四代攻击核潜艇共有三级，即S级、M级和“阿库拉”级，M级是只建一艘的大潜深试验艇，1989年4月沉没。S级也只建造了4艘。而被前苏联集中精力发展的主力是在西方被称为“鲨鱼”级的“阿库拉”级。迄今为止，这是前苏联以至俄罗斯综合性能最为出色的攻击核潜艇，给西方国家的海军造成很大威胁。

“阿库拉”级首艇于1985年服役，共建造15艘，其中第4艘以后为“阿库拉Ⅱ”级。其全长107.9米，宽14米，水上航行时吃水9.6米，水上排水量 5700吨，水下排水量7900吨，水下最大航速35节，最大潜深400－600米，全艇编制85人。动力装置为2台PWR型压水反应堆，2台蒸汽轮机，总功率47600马力，单轴，七叶大侧斜螺旋桨。该级设计重点是降低噪声，尤其是“阿库拉Ⅱ”型，美国海军经过长期监听得出结论，它比美国的改进型“洛杉矶”级核潜艇还要安静许多。


“阿库拉”级首部布置有8 具液压平衡式发射装置，其中4具为533mm，用于发射53型鱼雷、SS－N－21巡航导弹、SS－N－15反潜导弹；另4具为650mm，用于发射65 型鱼雷和SS－N－16反潜导弹，各发射管均有水雷布放功能，武器总装载量为30枚（一说40枚）。艇内有快速装填装置，从而提高了武器的发射效率。此外，“阿库拉”级还装有门类齐全、功能强大的电子/水声设备。


现在，俄罗斯新一代攻击核潜艇“北德文斯克”级已经开工，但详情还没有完全披露。

　　☆　巡航导弹核潜艇

与美国和其它核潜艇国家不同的是，前苏联还拥有独特的“巡航导弹核潜艇”，它以反舰导弹为打击手段，主要攻击敌方水面舰艇。前苏联巡航导弹核潜艇共发展了三代。第一代为“E”级，又分为“E Ⅰ”和“EⅡ”级。“EⅠ”级于60年代初开始服役，共建造5艘；“EⅡ”级于1963年开始服役，共建造29艘；第二代为“C”级。又分为“CⅠ”和 “CⅡ”级。“CⅠ”于1968年服役，共建造11艘；“CⅡ”级于1974年服役，共建造6艘；

前苏联“E”级巡航导弹核潜艇






CI和CII级飞航导弹核潜艇


第三代就是大名鼎鼎的“奥斯卡”级，又分为 “奥斯卡Ⅰ”和“奥斯卡Ⅱ”级。“奥斯卡Ⅰ”级于1982年开始服役，共建造2艘，现均已退役。“奥斯卡Ⅱ”级于1986年开始服役，共建造12艘，在 2000年震惊世界的海难中沉没的“库尔斯克”核潜艇就属于该级。“奥斯卡Ⅱ”级全长154米，宽18.2米，水上航行时吃水9米，水面排水量13900 吨，水下排水量18300吨。动力装置为2座压水堆，2台蒸汽轮机，总功率9.8万马力，双轴双桨，水下航速28节，极限下潜深度500米，工作深度 420米，自持力120昼夜，全艇编制107人。
该级艇是冷战时期的产物，其主要使命是对美国航母编队实行突击。艇上共装有4具533mm和4具650mm鱼雷发射管，可发射SS－N－15和SS－N－16反潜导弹以及 53型533mm和65型650mm鱼雷。在它的耐压壳外两侧各有12个巡航导弹发射筒，每个发射筒倾斜40度，用于发射24枚SS－N－19远程超音速反舰导弹。

码头上的"鲸鱼"

巡航中的奥斯卡

“奥斯卡”级之后，俄罗斯已经停止建造巡航导弹核潜艇，看来它将象其它国家一样，只发展多用途攻击核潜艇。

☆　战略核潜艇

前苏联的战略核潜艇发展也很迅速，其第一代是H级。H级于1958年开始建造，1962年服役，共建造8艘,只能装载3枚水面发射的SS－N－4“萨克”导弹。后来有7艘改装了SS－N－5“塞布尔”水下发射导弹，射程650海里。

航行中的H级潜艇

Y级是前苏联第二代战略核潜艇，共建造34艘。它又分为YⅠ和YⅡ级，YⅠ级于1967年开始服役，共建24艘；YⅡ级于1969年开始服役，共建10 艘。该级艇长129.5米，宽11.6米，水下排水量9450吨，装有2座PWR核反应堆和2台蒸汽涡轮机，总功率4.5万马力，双轴，水下最大航速27 节，潜深400米，自持力90天。艇上携带16枚SS－N－6弹道导弹，该弹分为3型。1、2两型均为单弹头，射程分别为1300海里和1600海里；3 型携有3个分弹头，射程1600海里。



YI和YII级潜艇

D级是前苏联第三代战略核潜艇，该级又分为4级。DⅠ级于1972年开始服役，共建造8艘；DⅡ级于1974年开始服役，共建造9艘；DⅢ于1976年开始服役，共建造 14艘；DⅣ于1985年开始服役，共建造7艘；其中DⅣ级迄今仍是俄罗斯海基核力量的主力。该级艇长166米，宽12.3米，水面排水量13500吨，水下排水量18200吨，2台压水堆，2台蒸汽轮机，总功率60000马力，水下最大速度24节，自持力80天，艇员135人。所载战略导弹为16枚SS －N－23“轻舟”，射程4000海里，分为3个型号。1型装有3个20万吨当量核弹头；2型装有45万吨当量单弹头；3型装有7个20万吨当量核弹头。此外，艇艏还装有6具533mm鱼雷发射管，可发射射程为20千米的53型鱼雷。



Delta-II


Delta-III


Delta-IV

“台风”级是前苏联第四代战略核潜艇，也是世界上最大的潜艇，堪称潜艇“巨无霸”。首艇1977年3月开工，1981年12月服役，共建造6艘。该级艇全长171.5米，宽24.6米，水面航行时吃水13米，水上航速19节，水下航速26节，水上排水量21500吨，水下排水量26500吨，全艇编制 150人，其中军官50人。它采用2台压水堆，2台蒸汽轮机，总功率81600马力。


图为台风级的部分艇身竖切面，图中红色框内为导弹舱集非耐压部分舱部分，而蓝色框内为主艇体与鱼雷舱。其中①为导弹发射筒、②为鱼雷舱、③为533毫米鱼类发射管、④为声纳站

“台风”级装载20枚SS－N－20“鲟鱼”洲际导弹，星体惯性制导，射程8300公里，携载6－9个10万吨当量分弹头，圆公算偏差500米。该级艇还装有2具533mm和4具650mm鱼雷发射管，可发射SS－N－15和SS－N－16反潜导弹以及53型鱼雷、65型鱼雷用以自卫。

俄罗斯下一代战略核潜艇“北风之神”也已试航,未来让我们尽情期待

[ 本帖最后由 martinchi 于 2008-5-31 22:46 编辑 ]

martinchi

占楼完毕,开始编辑

水上烟

其动力装置与自行车很相似，是用脚踏轮来带动螺旋桨转动。

:eek: 原来刚开始的时候还是用踩的..

水上烟

快点编辑~~我要继续看

水上烟

我有两个问题,为什说核潜艇只能用于深海?还有,战略核潜艇和攻击核潜艇有什么区别
(太傻了是不)

martinchi

原帖由 水上烟 于 2008-5-31 11:07 发表
我有两个问题,为什说核潜艇只能用于深海?还有,战略核潜艇和攻击核潜艇有什么区别
(太傻了是不)

战略核潜艇：装备有核弹头的远程弹道导弹，是核大国的定海神针，担负着对敌国进行战略核打击的重任。主要目标：战略目标（重要城市、港口、基地等）

攻击核潜艇：装备有鱼雷、反舰导弹等武器，主要任务是夺取制海权。主要目标：敌方潜艇、水面舰艇。

其实只要是可以发射导弹的核潜艇都可以叫“导弹核潜艇”，不过一般说的“导弹核潜艇”大都是指战略核潜艇

POOO

占楼
慢慢看
